Инверторный стабилизатор напряжения IS3110RT с уникальной конфигурацией 3:1 (трехфазным входом и однофазным выходом) предназначен для обеспечения защиты от нестабильного напряжения в сети 380 В однофазной нагрузки суммарной мощностью до 10 кВА/8 кВт, например:
- компьютерного и серверного оборудования;
- телекоммуникационной техники и систем связи;
- промышленного оборудования;
- котельного и отопительного оборудования;
- всей дорогостоящей техники в доме.
IS3110RT обеспечивает подключение однофазной нагрузки к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключает возможность сетевого перекоса и избавляет от необходимости постоянной межфазной балансировки.
Установка и подключение

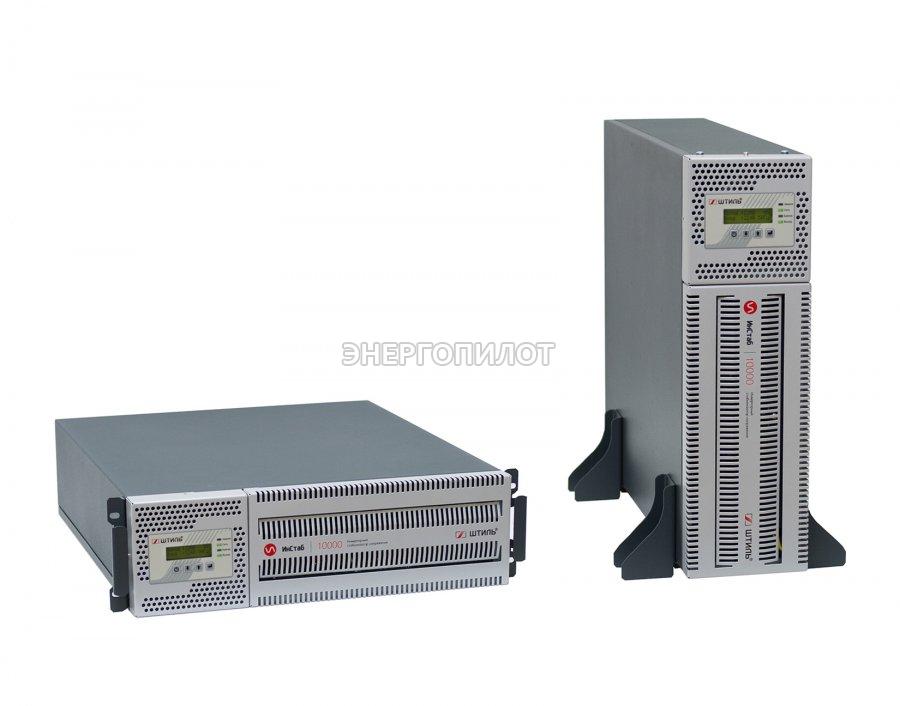

Универсальный корпус IS3110RT позволяет устанавливать устройство двумя способами:
- вертикально на ровной горизонтальной поверхности (на специальные упоры);
- горизонтально в 19-дюймовые направляющие шкафов или стоек.

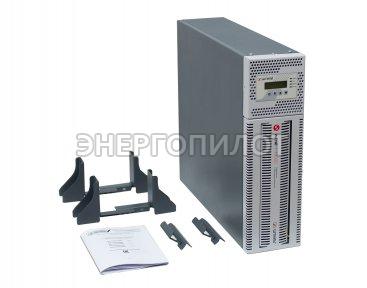

Все необходимые крепления для установки обоими вариантами входят в комплект поставки устройства.
Для стоечной установки рекомендуется дополнительно приобрести «Комплект для монтажа в стойку» (подробнее на вкладке «Аксессуары»), который обеспечит горизонтальную поддержку стабилизатора и позволит сделать монтаж удобнее.
Панель управления стабилизатора можно поворачивать на 90° при смене положения устройства (вертикальное/горизонтальное).
Для подключения нагрузки и электропитания прибора на задней панели стабилизатора предусмотрены клеммные колодки.
Индикация
Стабилизатор оснащен ЖК-дисплеем со светодиодными индикаторами:
- «Авария» – загорается при перегреве, перегрузке, аварии сети или неисправности прибора;
- «Сеть» – светится при допустимом сетевом напряжении;
- «Байпас» – загорается при переходе на байпас или в ЭКО-режим;
- «Выход» – светится, когда на нагрузку подано напряжение.
Информация на ЖК-дисплее:
- значение входного напряжения по каждой фазе;
- частота входной сети и процент загрузки устройства;
- активная и полная мощность подключенной нагрузки;
- режим работы стабилизатора и наличие аварий с указанием причин.
На дисплее настраиваются: выходное напряжение (в диапазоне 220-240 В с шагом 5 В), режим работы («Стабилизация» или «ЭКО»), режим электронного байпаса («Авто», «Включить обвод», «Не использовать»), режим запуска («Автостарт» или «По кнопке»), верхняя и нижняя границы допустимого диапазона напряжения в ЭКО-режиме и др.
Защита
Прибор имеет систему электронной защиты с автовосстановлением после короткого замыкания, сетевых аварий, длительной перегрузки по выходу, внутреннего перегрева и сбоев в работе.
Устройство оснащено встроенной защитой от импульсных перенапряжений (варистор 2 кВ, 1/50 мкс) и фильтрами высоких частот (100 кГц – 30 МГц).
Электронный байпас выполняет автоперевод питания подключенных приборов на сеть при перегрузке, сбоях в работе или при выборе ЭКО-режима.
Внимание! На использование электронного байпаса в моделях с трехфазным входом и однофазным выходом накладываются определенные ограничения, поэтому по умолчанию он находится в режиме «Не использовать». Перед включением обязательно прочитайте об особенностях его работы в руководстве по эксплуатации!
Средства мониторинга
Модель IS3110RT предполагает локальный/дистанционный мониторинг работы за счёт установки плат расширения интерфейсов, слоты для размещения которых предусмотрены на задней панели устройства.
С полным списком плат, подходящих для данной модели, можно ознакомиться на вкладке «Аксессуары».
Платы расширения поддерживают следующие интерфейсы удаленного доступа:
- RS-232 и RS-485;
- mini-USB и USB;
- «сухие» контакты;
- Ethernet.
Мониторинг работы стабилизатора с установленными платами выполняется через web-интерфейс или специально разработанное ПО «Shtyl Device Manager» (SDM).
Платы не включены в стандартный комплект поставки, их необходимо заказывать дополнительно.
