Технические и функциональные характеристики

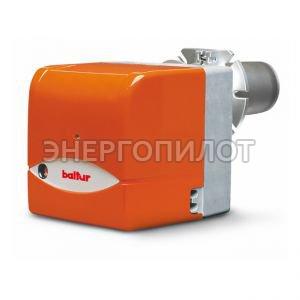

Горелка для светлых нефтепродуктов.
Двуступенчатая (высокое/низкое пламя).
Способна работать с любым типом камеры сгорания.
Механическая атомизация высокого давления топлива.
Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
Упрощенное управление благодаря тому, что блок распыления может быть снят без необходимости демонтажа горелки с котла.
Регулировка потока для первой и второй степени при помощи электросервомотора с задержкой закрытия клапана для предотвращения рассеивания тепла в дымоход.
Оборудована одним коннектором с 7 контактами и 7 контактами, одним фланцем, одной изолирующей перемычкой для
крепления котла, двумя гибкими шлангами, одним линейным фильтром и одной форсункой.
Конструктивные характеристики
Часть вентилятора из алюминиевого сплава.
Высокоэффективный центробежный вентилятор.
Воздухозаборник с устройством регулировки расхода воздуха Заслонка с автоматическим закрытием (за исключением
BTL 26 Р).
Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
Регулируемая воздуховодная труба с форсункой и диском дефлектора из стали.
Монофазный электромотор для вентилятора и насоса.
Шестеренный насос с регулятором давлнеия и клапаном остановки подачи топлива.
Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN230.
Проверка наличия пламени через фотосопротивление.
Розетка с 7 контактами для электропитания горелки и поключения термостата и розетка с 4 контактами для контроля 2 ступени.
Уровень защиты электроустановки IP40.
Защитная пластмассовая крышка с шумопоглощающим матом.
Варианты по запросу
Работа на биодизельном топливе.
Размеры горелки:
| A мм | А1 мм | А2 мм | В мм | В1 мм | В2 мм | С мм | D мм | Е мм | F мм | I мм. | I1 мм | L мм | M мм | N мм |
| 246 | 123 | 123 | 289 | 219 | 70 | 580 | 50-250 | 90 | 90 | 170 | 140 | 130-155 | M8 | 95 |
Рабочий диапазон горелки (график):
Стандартная комплектация:
Топливный линейный фильтр, гибкие топливные шланги, форсунки, комплект крепления горелки к котлу (фланец, прокладка), четырехполярны и семиполярный штекеры.
Примечания:
1) Горелка оборудована устройством перекрытия
доступа воздуха в топку.
5) Биодизель в соответствии с Европейскими нормами EN 14213-FAME.
Номинальная калорийность дизельного топлива:
Hi = 42,70 МДж/кг = 10 200 ккал/кг.
