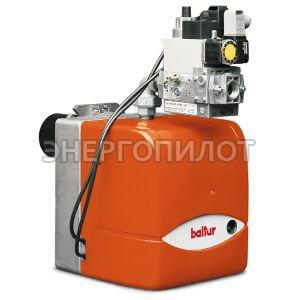

Baltur BTG 3 - одноступенчатая газовая горелка без газовой рампы.

Способна работать с любым типом камеры сгорания. Обязательная комплектация газовая рампа MM. 65, M2,газовая рампа MM.403, приобретается отдельно.
Baltur BTG 3 - одноступенчатая газовая горелка без газовой рампы.
40 270 руб.
Корзина В корзину

Характеристики

Топливо
газ
Тип регулировки
одноступенчатая
Мощность, min кВт
16,6
Мощность, max кВт
42,7
Диаметр подключения, дюйм
1/2" G
Размер упаковки ДхШхВ,мм
400x300x280
Вес, кг
9

Описание

Технические и функциональные характеристики

  • Одноступенчатая (вкл/выкл).
  • Способна работать с любым типом камеры сгорания.
  • Образование газовоздушной смеси в воздуходувной трубе.
  • Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
  • Головка горения с рециркуляцией сгоревших газов позволяет достичь низких выбросов загрязняющих веществ в атмосферу, в особенности это касается оксидов азота (NOx) (класс II с нормативом EN676).
  • Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
  • Ручная регулировка потока.
  • Возможность добавления газовой рампы с блоком контроля герметичности.
  • Оборудована одним коннектором с 7 контактами, одним фланцем, одной изолирующей перемычкой для крепления котла.

Конструктивные характеристики

  • Часть вентилятора из алюминиевого сплава.
  • Высокоэффективный центробежный вентилятор.
  • Впускное устройство для воздуха горения с устройством регулировки потока.
  • Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
  • Регулируемая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
  • Монофазный электромотор для вентилятора.
  • Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
  • Газовая труба с рабочим клапаном и клапаном безопасности, переключателем минимального давления, регулятором
  • давления и газовым фильтром.
  • Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
  • Проверка наличия пламени через ионизацию электродов.
  • Розетка с 7 контактами для электропитания горелки и подключения термостата.
  • Подготовлена для подключения к микроамперметру с ионизационным кабелем.
  • Звуконепроницаемая защитная крышка.

Размеры горелки:

Размер горелки



A мм А1 мм А2 мм В1 мм В2 мм В5 мм С мм D мм Е мм F мм I мм. I1 мм L мм M мм N мм
250 120 130 170 72 48 330 90 90 90 170 144 135-161 M8 95



Соответствие горелка рампа:



Рабочий диапазон горелки (график):

rampa-btg-3111.jpg graf-btg-311.jpg



Вид газа Кривая на графике Версия P.Max** мбар Исполн. Газовая рампа Код. Рег.давления газа с фильтром Код Адаптер горелка/рампа Код Контроль герметич. клап. Код Схема.
ПРИР. CE/EXP 65

19990466

в комплекте - - М2
ПРИР. 160A CE/EXP 200

19990338

в комплекте 96000001 - М2
ПРИР. 160A CE/EXP 200 CTV

19990338

в комплекте 96000001 98000100 М2
Вид газа Версия P.Min* мбар. Исполн. Газовая рампа Код Рег.давления газа с фильтром Код Адаптер горелка/рампа Код Контроль герметич. клап. Код Схема.
LPG CE 30



19990466



в комплекте - - М2





















Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка) и семиполярный штекер

Примечания

Горелка оборудована устройством перекрытия доступа воздуха в топку.
