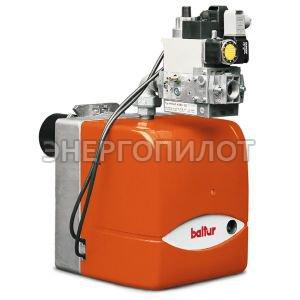

Технические и функциональные характеристики
- Двуступенчатая (высокое/низкое пламя).
- Способна работать с любым типом камеры сгорания.
- Образование газовоздушной смеси в воздуходувной трубе.
- Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
- Головка горения с рециркуляцией сгоревших газов позволяет достичь низких выбросов загрязняющих веществ в атмосферу, в особенности это касается оксидов азота (NOx) (класс III для BTG 20P и класс II для BTG 28P в соответствии с нормативом EN676).
- Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
- Регулировка потока для первой и второй степени при помощи электросервомотора с задержкой закрытия клапана для предотвращения рассеивания тепла в дымоход.
- Возможность добавления газовой рампы с блоком контроля герметичности.
- Оборудована одним коннектором с 4 и 7 контактами, одним фланцем, одной изолирующей перемычкой для крепления котла.
Конструктивные характеристики
- Часть вентилятора из алюминиевого сплава.
- Высокоэффективный центробежный вентилятор.
- Впускное устройство для воздуха горения с устройством регулировки потока.
- Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
- Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
- Монофазный электромотор для вентилятора.
- Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
- Газовая труба с рабочим клапаном и клапаном безопасности, переключателем минимального давления, регулятором давления и газовым фильтром.
- Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
- Проверка наличия пламени через ионизацию электродов.
- Розетка с 7 контактами для электропитания горелки и подключения термостата и розетка с 4 контактами для контроля 2 ступени.
- Подготовлена для подключения к микроамперметру с ионизационным кабелем.
- Уровень защиты электроустановки IP40.
- Звуконепроницаемая защитная крышка.
Размеры горелки:
| A мм | А1 мм | А2 мм | В1 мм | В2 мм | В5 мм | С мм | D мм | Е мм | F мм | I мм. | I1 мм | L мм | M мм | N мм |
| 303 | 158 | 145 | 275 | 93 | 70 | 680 | 150-280 | 126 | 114 | 185 | 185 | 170-210 | M10 | 135 |
Соответствие горелка рампа: |
Рабочий диапазон горелки (график): |
|
|
 |
| Вид газа | Кривая на графике | Версия | P.Max** мбар | Исполн. | Газовая рампа Код. | Рег.давления газа с фильтром Код | Адаптер горелка/рампа Код | Контроль герметич. клап. Код | Схема. |
| ПРИР. | 82A | CE/EXP | 360 |
19990016
|
в комплекте | - | - | B2 | |
| CTV |
19990016
|
в комплекте | - | 98000100 | B2 | ||||
| ПРИР. | 82B | CE/EXP | 360 |
19990020
|
в комплекте | - | - | B2 | |
| CTV |
19990020
|
в комплекте | - | 98000100 | B2 | ||||
| Вид газа | Версия | P.Min* мбар. | Исполн. | Газовая рампа Код | Рег.давления газа с фильтром Код | Адаптер горелка/рампа Код | Контроль герметич. клап. Код | Схема. | |
| LPG | CE/EXP | 30 |
19990016
|
в комплекте | - | - | B2 | ||
| CTV |
19990016
|
в комплекте | - | 98000100 | B2 | ||||
Стандартная комплектация:
Комплект крепления горелки к котлу (фланец, прокладка), 4- и 7-полярные штекеры.
Примечания:
1) Горелка оборудована устройством перекрытия доступа воздуха
в топку.
CTV Газовая рампа с блоком контроля герметичности клапанов.
*) Минимальное давление на входе в рампу, необходимое для
работы горелки на максимальной мощности при противодавлении
в камере сгорания, равном 0.
**) Максимальное давление газа на входе в регулятор давления
в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар:
- Hi = 35,80 МДж/м3 = 8550 ккал/м3.
- LPG HI 92,11 МДж/м3 = 22000 ккал/м3.
