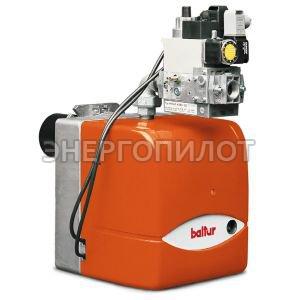

Baltur BTG 11 P L300 - двухступенчатая газовая горелка без газовой рампы с удлинением пламенной головы 300 мм.

Способна работать с любым типом камеры сгорания. Обязательная комплектация газовая рампа BM.405 приобретается отдельно.
Baltur BTG 11 P L300 - двухступенчатая газовая горелка без газовой рампы с удлинением пламенной головы 300 мм.
80 139 руб.
Корзина В корзину

Характеристики

Топливо
газ
Тип регулировки
двухступенчатая
Мощность, min кВт
48,8
Мощность, max кВт
99
Размер упаковки ДхШхВ,мм
780x370x410
Вес, кг
12

Описание

Технические и функциональные характеристики

  • Двуступенчатая (высокое/низкое пламя).
  • Способна работать с любым типом камеры сгорания.
  • Образование газовоздушной смеси в воздуходувной трубе.
  • Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
  • Головка горения с рециркуляцией сгоревших газов позволяет достичь низких выбросов загрязняющих веществ в атмосферу, в особенности это касается оксидов азота (NOx) (класс III для BTG 20P и класс II для BTG 28P в соответствии с нормативом EN676).
  • Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
  • Регулировка потока для первой и второй степени при помощи электросервомотора с задержкой закрытия клапана для предотвращения рассеивания тепла в дымоход.
  • Возможность добавления газовой рампы с блоком контроля герметичности.
  • Оборудована одним коннектором с 4 и 7 контактами, одним фланцем, одной изолирующей перемычкой для крепления котла.

Конструктивные характеристики

  • Часть вентилятора из алюминиевого сплава.
  • Высокоэффективный центробежный вентилятор.
  • Впускное устройство для воздуха горения с устройством регулировки потока.
  • Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
  • Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
  • Монофазный электромотор для вентилятора.
  • Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
  • Газовая труба с рабочим клапаном и клапаном безопасности, переключателем минимального давления, регулятором давления и газовым фильтром.
  • Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
  • Проверка наличия пламени через ионизацию электродов.
  • Розетка с 7 контактами для электропитания горелки и поключения термостата и розетка с 4 контактами для контроля 2 ступени.
  • Подготовлена для подключения к микроамперметру с ионизационным кабелем.
  • Уровень защиты электроустановки IP40.
  • Звуконепроницаемая защитная крышка.

Размеры горелки:

Размер горелки

A мм А1 мм А2 мм В1 мм В2 мм В5 мм С мм D мм Е мм F мм I мм. I1 мм L мм M мм N мм
246 123 123 219 70 53 475 90-150 108 90 170 140 130-155 M8 95


    Соответствие горелка рампа:

  Рабочий диапазон горелки (график):







Вид газа Кривая на графике Версия P.Max** мбар Исполн. Газовая рампа Код. Рег.давления газа с фильтром Код Адаптер горелка/рампа Код Контроль герметич. клап. Код Схема.
ПРИР. 11B CE/EXP 360
19990016
в комплекте - - B2
CTV
19990016
- - 98000100 B2
Вид газа Версия P.Min* мбар. Исполн. Газовая рампа Код Рег.давления газа с фильтром Код Адаптер горелка/рампа Код Контроль герметич. клап. Код Схема.
LPG CE/EXP 30
19990016
в комплекте - - B2
CTV
19990016
- - 98000100 B2


Стандартная комплектация:

Комплект крепления горелки к котлу, 4-ёх и 7-ми полюсные штекеры.


Примечания:

1) Автоматическое перекрытие доступа воздуха в топку.
**) Минимальное давление на входе в рампу, необходимое для работы горел
ки на максимальной мощности при противодавлении в камере равным 0.
***) Максимальное давление газа на входе в регулятор давления.
Теплотворная способность природного газа при 0°C, 1013 мбар: Hi = 35,80
МДж/м3 = 8550 ккал/м3.
