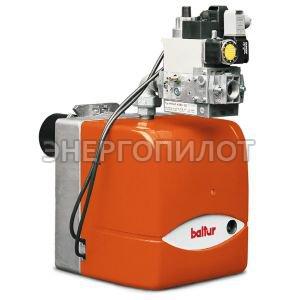

Технические и функциональные характеристики
- Одноступенчатая (вкл/выкл).
- Способна работать с любым типом камеры сгорания.
- Образование газовоздушной смеси в воздуходувной трубе.
- Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
- Головка горения с рециркуляцией сгоревших газов позволяет достичь низких выбросов загрязняющих веществ в атмосферу, в особенности это касается оксидов азота (NOx) (класс II для BTG 15P и класс III для BTG 20P в соответствии с нормативом EN676).
- Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
- Ручная регулировка потока.
- Возможность добавления газовой рампы с блоком контроля герметичности.
- Оборудована одним коннектором с 7 контактами, одним фланцем, одной изолирующей перемычкой для крепления котла.
Конструктивные характеристики
- Часть вентилятора из алюминиевого сплава.
- Высокоэффективный центробежный вентилятор.
- Впускное устройство для воздуха горения с устройством регулировки потока.
- Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
- Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
- Монофазный электромотор для вентилятора.
- Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
- Газовая труба с рабочим клапаном и клапаном безопасности, переключателем минимального давления, регулятором
- давления и газовым фильтром.
- Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
- Проверка наличия пламени через ионизацию электродов.
- Розетка с 7 контактами для электропитания горелки и поключения термостата.
- Подготовлена для подключения к микроамперметру с ионизационным кабелем.
- Уровень защиты электроустановки IP40.
- Звуконепроницаемая защитная крышка.
Размеры горелки:
| A мм | А1 мм | А2 мм | В1 мм | В2 мм | В5 мм | С мм | D мм | Е мм | F мм | I мм. | I1 мм | L мм | M мм | N мм |
| 246 | 123 | 123 | 219 | 70 | 53 | 475 | 70-150 | 108 | 90 | 170 | 140 | 130-155 | M8 | 95 |
Соответствие горелка рампа: |
Рабочий диапазон горелки (график): |
|
|
| Вид газа | Кривая на графике | Версия | P.Max** мбар | Исполн. | Газовая рампа Код. | Рег.давления газа с фильтром Код | Адаптер горелка/рампа Код | Контроль герметич. клап. Код | Схема. |
| ПРИР. | 4А | CE/EXP | 65 |
19990466 |
в комплекте | 96000001 | - | М2 | |
| ПРИР. | 4B | CE/EXP | 360 |
19990002 |
в комплекте | - | - | M2 | |
| CTV |
19990002 |
в комплекте | - | 98000100 | M2 | ||||
| ПРИР. | 160A | CE/EXP | 200 |
19990338 |
в комплекте | 96000001 | - | M2 | |
| CTV |
19990338 |
в комплекте | 96000001 | 98000100 | M2 | ||||
| Вид газа | Версия | P.Min* мбар. | Исполн. | Газовая рампа Код | Рег.давления газа с фильтром Код | Адаптер горелка/рампа Код | Контроль герметич. клап. Код | Схема. | |
| LPG | CE | 30 |
19990466 |
в комплекте | 96000001 | - | М2 | ||
Стандартная комплектация:
Комплект крепления горелки к котлу (фланец, прокладка) и семиполярный штекер.
Примечания:
1) Горелка оборудована устройством перекрытия доступа воздуха в топку.
CTV) Газовая рампа с устройством контроля герметичности клапанов.
*) Минимальное давление на входе в рампу, необходимое для работы
горелки на максимальной мощности при противодавлении в камере, равном 0.
**) Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар:
Hi = 35,80 МДж/м3 = 8550 ккал/м3.
LPG HI 92,11 МДж/м3 = 22000 ккал/м3.
