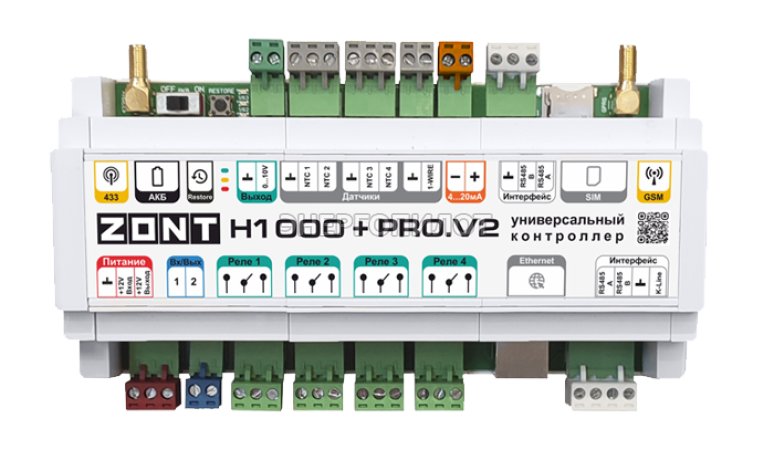

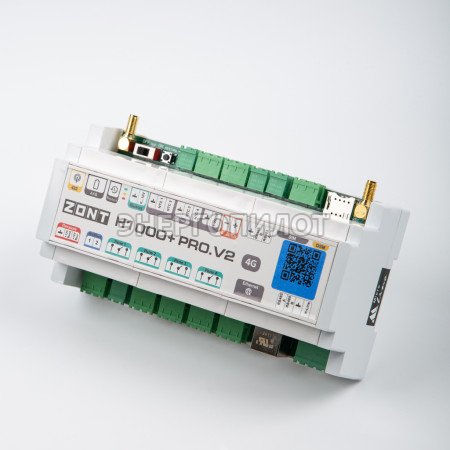

Zont H1000+ PRO.V2 - профессиональная версия контроллера H-1000+ с расширенными функциональными возможностями, предназначенная для автоматизации систем отопления с функцией дистанционного контроля и управления через веб-сервис zont-online.ru с использованием передачи данных по каналам связи GSM, Ethernet и Wi-Fi.
Контроллер, в отличие от Zont H1000+ PRO оборудован GSM-модемом со связью 4G, вторым дополнительным входом RS-485, аналоговым входом 4-20 мА. Может управлять 2-мя котлами релейным способом или по цифровой шине через внешние адаптеры. Как и предыдущая модель, имеет дополнительные 4 релейных выхода, 2 универсальных входа/выхода, 1 аналоговый выход 0-10 Вольт, 4 входа NTC и поддерживает работу с одним блоком расширения.
К контроллеру H1000+ PRO.V2 допускается подключение 1 (одного) блока расширения любого номинала ((ZE-84E, ZE-88, ZE-44 или ZE-22)
В системах отопления, где количество источников тепла более одного, может потребоваться управление вторым отопительным котлом также по цифровой шине. В этом случае необходимо использовать дополнительное устройство — внешний адаптер цифровой шины (не входит в базовую комплектацию). Для каждого управляемого по цифровой шине котла нужен свой адаптер. Контроллер способен управлять двумя котлами по цифровым интерфейсам.
Контроллер поддерживает радиоустройства (датчики и брелоки), работающие на:
- частоте 433 МГц (открытый протокол обмена данными RT 2262 или EB 1527),
- частоте 868 МГц.(оригинальный шифрованный протокол обмена ZONT с обратной связью).
Радиоканал 433 МГц - встроенный, 868 МГц - подключаемый.
Основное назначение контроллера – автоматизация зонального управления системой отопления.
В системе отопления может быть один или несколько источников тепла (котлов), работающих как независимо, так и в каскаде. Допускается применение контроллера только для зонального регулирования без контроля и управления источниками тепла.
Контроллер управляет работой котлов и регулирует температуру теплоносителя в каждой зоне (контуре) отопления, управляя исполнительными устройствами – смесительными группами, насосами, сервоприводами, термоголовками.
Дополнительно Контроллер может контролировать состояние и управлять любыми электрическими приборами, используемыми как в составе системы отопления, так и в составе других инженерных систем, состояние проводных и радиоканальных датчиков различного назначения, контролировать напряжение питания сети.
Контроллер оповещает пользователя об аварии котлов, об отклонении контролируемых параметров от заданных значений, о сработке датчиков и о возникновении любых других нештатных ситуаций.
Функции контроллера Zont Н1000+ PRO.V2
- Обеспечивает контроль состояния и автоматическое зональное управление системой отопления для поддержания заданных режимов отопления;
- Обеспечивает управление насосами, сервоприводами, термоголовками и любыми другими исполнительными устройствами систем отопления, вентиляции, а также различными электрическими приборами;
- Способен управлять одним или двумя котлами (в т.ч. каскадом котлов) в релейном и цифровом режиме, бойлером ГВС, циркуляционными насосами и любыми электрическими приборами;
- Дистанционное управление инженерной системой по программируемому алгоритму;
- Дистанционное управление любыми элементами домостроения (воротами, шлагбаумами, светом, поливом и т.п.) по расписанию, сценариям, срабатыванию контролируемых датчиков;
- Контроль режима охраны и безопасности (функция домашней сигнализации);
- Автоматический контроль режимов работы прямых и смесительных контуров системы отопления, поддерживает заданные значения температуры в каждом контуре;
- Контроль заданных и текущих температур и оперативное изменение их значений;
- Автоматический контроль режимов работы и технического состояния котла;
- Контролирует состояние дополнительных датчиков (давления, протечки воды, утечки газа, охранные, пожарные и др.);
- Возможно подключение как проводных, так и радиодатчиков, работающих на защищенной частоте 868 МГц (до 40 радиодатчиков);
- Контролирует состояние и управление работой котла через веб-сервис и мобильное приложение ZONT;
- Поддерживает индивидуальные режимы работы котла;
- Отображает состояние котла, мониторит температуру воздуха, теплоносителя и ГВС;
- Программирование работы котла по недельному расписанию;
- Программирование режима работы ПЗА (погодо-зависимая автоматика);
- Контроль состояния дополнительных датчиков (протечки, давления, утечки газа, охранных);
- Оповещает владельца при:
- отклонении текущей температуры от заданных режимом работы пороговых значений,
- аварии и неисправности котла,
- неисправности подключенных датчиков температуры,
- пропадании и восстановлении основного напряжения питания (сети),
- срабатывании дополнительных охранных датчиков (после их подключения). - Записывает и хранит истории событий (3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн»):
- время работы котла и мониторинг измеряемых температур,
- время появления аварий и ошибок в работе котла,
- время пропадания и восстановления основного напряжения питания,
- время входящих звонков и текст входящих СМС- сообщений,
- дата обновления ПО и номер текущей версии ПО. - Дистанционное обновление версии программного обеспечения
Внимание! Для дистанционного получения информации о критическом состоянии системы отопления настройте оповещении как минимум о следующих событиях:
- об отключении сети электроснабжения;
- о предельном снижении температуры воздуха в самом холодном помещении;
- о предельном снижении температуры обратного потока теплоносителя, чтобы избежать повреждения трубопроводов системы отопления морозом.
Доступно два варианта подключения: по интерфейсу K-Line или по интерфейсу RS-485.
При необходимости удлинения радиоканала подключаемый радиомодуль необходимо разместить в другом помещении (этаже, комнате) относительно Контроллера. При подключении по интерфейсу K-Line максимальное расстояние 15 метров, а при подключении по интерфейсу RS-485 - 200 метров.
Допускается удаление радиомодуля по RS-485 на расстояние более 200 метров, но для обеспечения устойчивой связи необходима установка сопротивления 120 Ом между каналами А и В интерфейса.

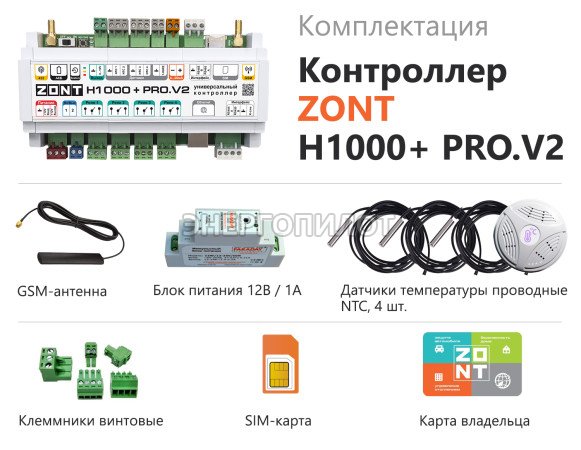

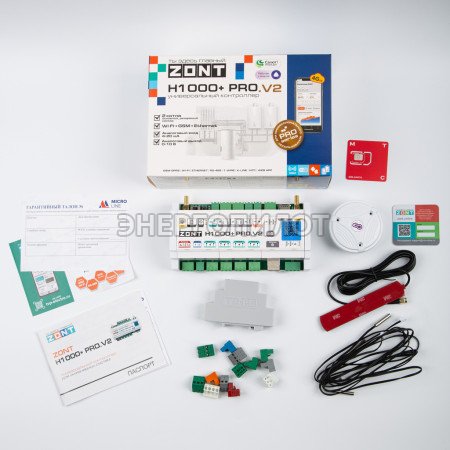

Комплект поставки:
Контроллер 1 шт.
Блок основного питания 1 шт.
Антенна (для диапазона GSM и диапазона 433 МГц) 2 шт.
Датчик температуры МЛ-773 (NTC) 1шт.
Датчик температуры проводной в гильзе (NTC) 3 шт.
SIM-карта 1 шт.
Регистрационная пластиковая карта 1 шт.
Винтовые клеммники, комплект 1 шт.
Паспорт изделия 1 шт.
