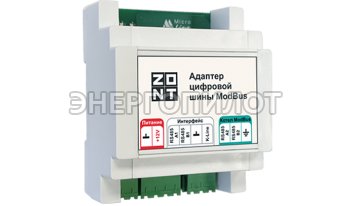

Адаптер цифровой шины Modbus предназначен для обеспечения обмена данными между прибором автоматики ZONT и отопительным котлом, поддерживающим цифровой протокол Modbus RTU.
Применяется исключительно как дополнительное оборудование для отопительных термостатов и контроллеров ZONT, а также для универсальных контроллеров ZONT. Самостоятельное применение адаптера или применение его с автоматикой другого производителя не предусмотрено.
При необходимости контроля и управлении системой отопления с несколькими котлами для подключения каждого котла необходим индивидуальный Адаптер Modbus.
Количество адаптеров одновременно подключаемых одному прибору ZONT зависит от модели прибора и его ограничений по количеству управляемых котлов:
- отопительные термостаты SMART NEW, H-1V NEW: не более 1 шт.
- отопительный контроллер Н-1V.02: не более 1 шт.
- отопительный контроллер SMART 2.0: не более 1 шт.
- универсальный контроллер H700+ PRO: не более 2 шт.
- универсальный контроллер H1000+ PRO и PRO.V2: не более 2 шт.
- универсальный контроллер H1500+ PRO: не более 2 шт.
- универсальный контроллер H2000+ PRO и PRO.V2: не более 20 шт.
Функциональные возможности
Через Адаптер Modbus из цифровой шины котла прибор ZONT считывает его следующие рабочие параметры и статусы:
● фактическую и расчетную температуру теплоносителя;
● состояние горелки;
● статус работы котла на Отопление
● статус работы котла на ГВС;
● коды ошибок и аварий.
Считанные параметры применяются в алгоритме управления работой котла и отображаются в сервисе ZONT.
Основное отличие управления котлом по цифровой шине состоит в том, что подключенная к нему автоматика не включает и выключает горелку, как это происходит при релейном управлении (при подключении без адаптера), а постоянно и плавно изменяет мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Данный способ также называют модуляцией горелки. Такой вариант управления продлевает ресурс котла и снижает затраты на энергоноситель.
Поддерживаемые модели отопительных котлов:
● Lemax CLEVER
● Lemax PRIME
● ИРБИС
● ROSSEN
Совместимость с устройствами ZONT:
● SMART NEW
● H-1V NEW
● SMART 2.0
● H-1V.02
● H700+ PRO
● H1000+ PRO.V2
● H1000+ PRO
● Н1500+ PRO
● H1000+ PRO.V2
● H2000+ PRO
Комплект поставки:
Адаптер Modbus - 1шт.
Винтовые клеммники - 1 комплект.
Паспорт - 1шт.
