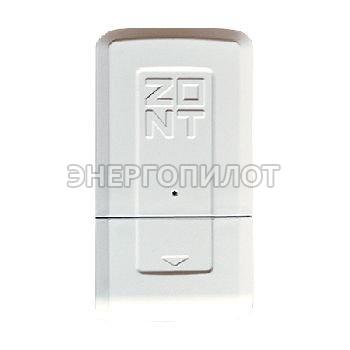

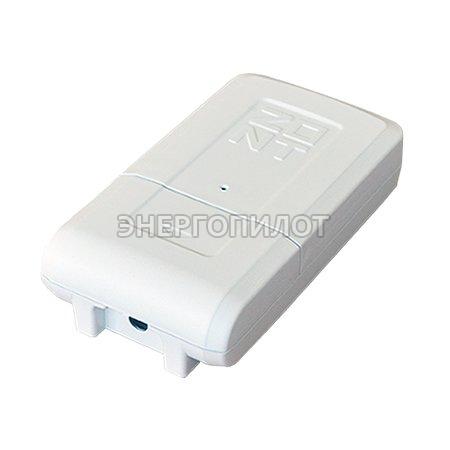

Универсальный адаптер цифровых шин (ECO)
Подходит для всех термостатов и контроллеров, кроме Zont LITE.
Предназначен для обмена данными по цифровой шине электрическим или газовым котлом, поддерживающим один из цифровых интерфейсов:
● OpenTherm (стандартный цифровой интерфейс газовых и некоторых эл. котлов)
● E-Bus (оригинальный цифровой интерфейс котлов Vaillant и Protherm)
● BridgeNet (оригинальный цифровой интерфейс котлов Ariston серии Net)
● Navien (оригинальный цифровой интерфейс котлов Navien)
● BSB (котловой интерфейс автоматики Siemens котлов BAXI LUNA Platinum+ и BAXI LUNA Duo-tec MP/MP+). Для подключения адаптера к некоторым котлам BAXI (ECO 4s, ECO 5 COMPACT, ECO FOUR, ECO Home, FOURTECH, MAIN-5, MAIN FOUR) необходим разъем MHU-02 (приобретается отдельно)
Функциональные возможности универсального адаптера цифровых шин ECO
- Применяется только с автоматикой Zont и может быть подключен к ней двумя способами:
- по цифровому интерфейсу K-Line,
- по цифровому интерфейсу RS-485. - Автоматически определяет тип цифровой шины котла и обеспечивает обмен данными между его электронной платой и автоматикой Zont:
- с котла считываются технические параметры его работы и сервисные установки;
- на котел передаются уставка теплоносителя и целевая температура горячей воды контура ГВС. - Контроль состояния и управление работой котла через веб-сервис и мобильное приложение:
- отображение и контроль текущего состояния котла, его рабочих параметров
- отображение и контроль текущей и целевой температуры в помещении (теплоносителя) - Оповещение владельца котла:
- при отклонении текущей температуры от заданных режимом работы пороговых значений
- при аварии и неисправности котла
- при неисправности подключенных датчиков температуры - Запись и хранение истории событий (за последние 3 месяца):
- время работы котла и мониторинг измеряемых температур
- время появления аварий и ошибок в работе котла
- время пропадания и восстановления основного напряжения питания
- время входящих звонков и текст входящих СМС-сообщений
- дата обновления ПО и номер текущей версии ПО - Набор доступных для считывания рабочих параметров цифровой шины котла и отображение их значений в сервисе Zont зависит от марки и модели котла. Контролируются:
- фактическая температура теплоносителя
- фактическая температура ГВС
- сервисные значения диапазона работы котла на Отопление и ГВС
- фактический уровень модуляции горелки
- фактической значение давления теплоносителя
- температура обратного потока
- заданные значения температур теплоносителя и ГВС
- признаки работы котла на отопление и ГВС
Технические характеристики универсального адаптера цифровых шин ECO
Производитель: Микро Лайн, Россия
Артикул: ML00005653
Тип: адаптер
Напряжение электропитания, Вольт: 10 - 28
Максимальный потребляемый ток, mА: 30
Интерфейс подключения к термостату или контроллеру: K-Line или RS-485
Поддерживаемые интерфейсы цифровых шин котлов: OpenTherm v2.2, E-Bus, Navien, BridgeNet (Ariston), BSB
Время выхода на рабочий режим: не более 5 секунд при ручном выборе типа интерфейса, не более 40 секунд в режиме автоопределения интерфейса
Диапазон рабочих температур,°C: от -30 до +55
Максимально допустимая относительная влажность, %: 85
Габаритные размеры корпуса, мм: 95 х 55 х 23
Вес брутто: не более 0,200 кг.
Крепление: настенное
Срок службы (эксплуатации) устройства, лет: 7
Гарантийный срок, мес: 12 с момента продажи или 24 с даты производства
