Котельная на базе газового котла "Ламборгини" (Москва)

Каменный трёхэтажный дом в частном секторе  Москвы размером в 550 кв.метров. Реализована котельная на базе итальянского газового оборудования котла «Ламборгини» и резервного электрического котла «Протерм».  Напольный бойлер ГВС  - универсальный, т.е. с  возможностью нагрева как от котлов,  так и за счет встроенного электрического тэна. Разводка радиаторного и напольного отопления изготовлена  из металлопластиковых труб. Трубы спрятаны в полах и стенах. Для гармоничности гидравлических процессов использован гидравлический разделитель российского производства, выполняющий роль и гидрострелки и коллектора для подачи теплоносителя на разные потребители: радиаторы, тёплые полы, бойлер.

В котле имеется встроенная погодозависимая автоматика. С  её помощью достигаются необходимые температурные режимы  согласно погодным условиям и соблюдается  распределение теплоносителя по отопительным контурам: радиаторы, тёплый пол,  бойлер горячего водоснабжения. В каждом помещении с тёплым полом  установлен комнатный термостат, регулирующий температуру в помещении. На радиаторах установлены термостатические регуляторы, что избавляет жильца от необходимости производить постоянно регулирование степени нагрева радиаторов вручную.

Система горячего водоснабжения имеет контур рециркуляции, что обеспечивает моментальное  появление  горячей воды в смесителе. На стадии строительства были предусмотрены шахты для отвода отходящих газов и вентиляции котельной, без  чего пожарная служба не даёт добро на эксплуатацию системы.



Котловой насос Grundfos 32-80
Котловой насос Grundfos 32-80

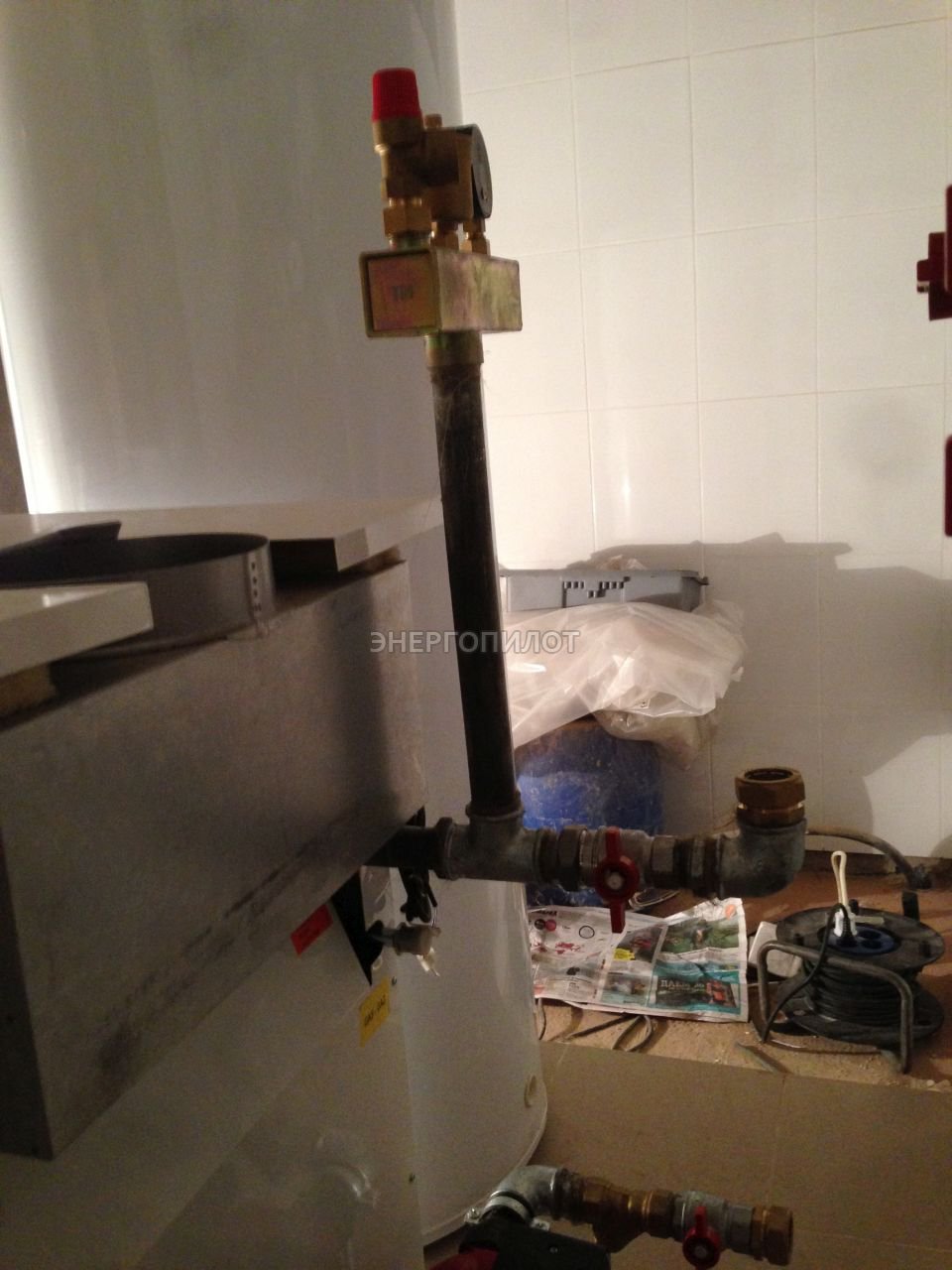

Группа безопасности котла
Группа безопасности котла

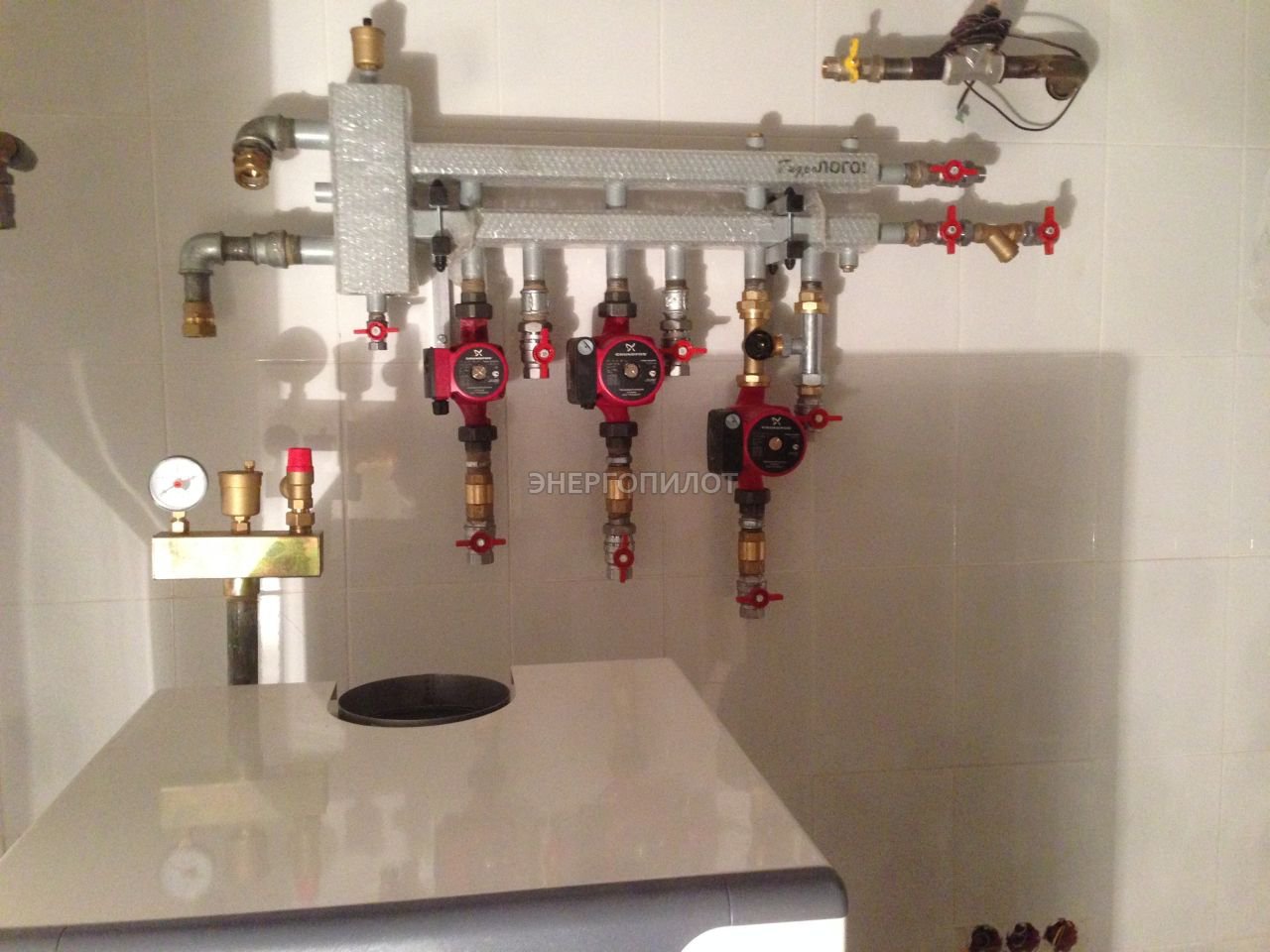

Гидроколлетор с насосными группами Гидролого
Гидроколлетор с насосными группами Гидролого

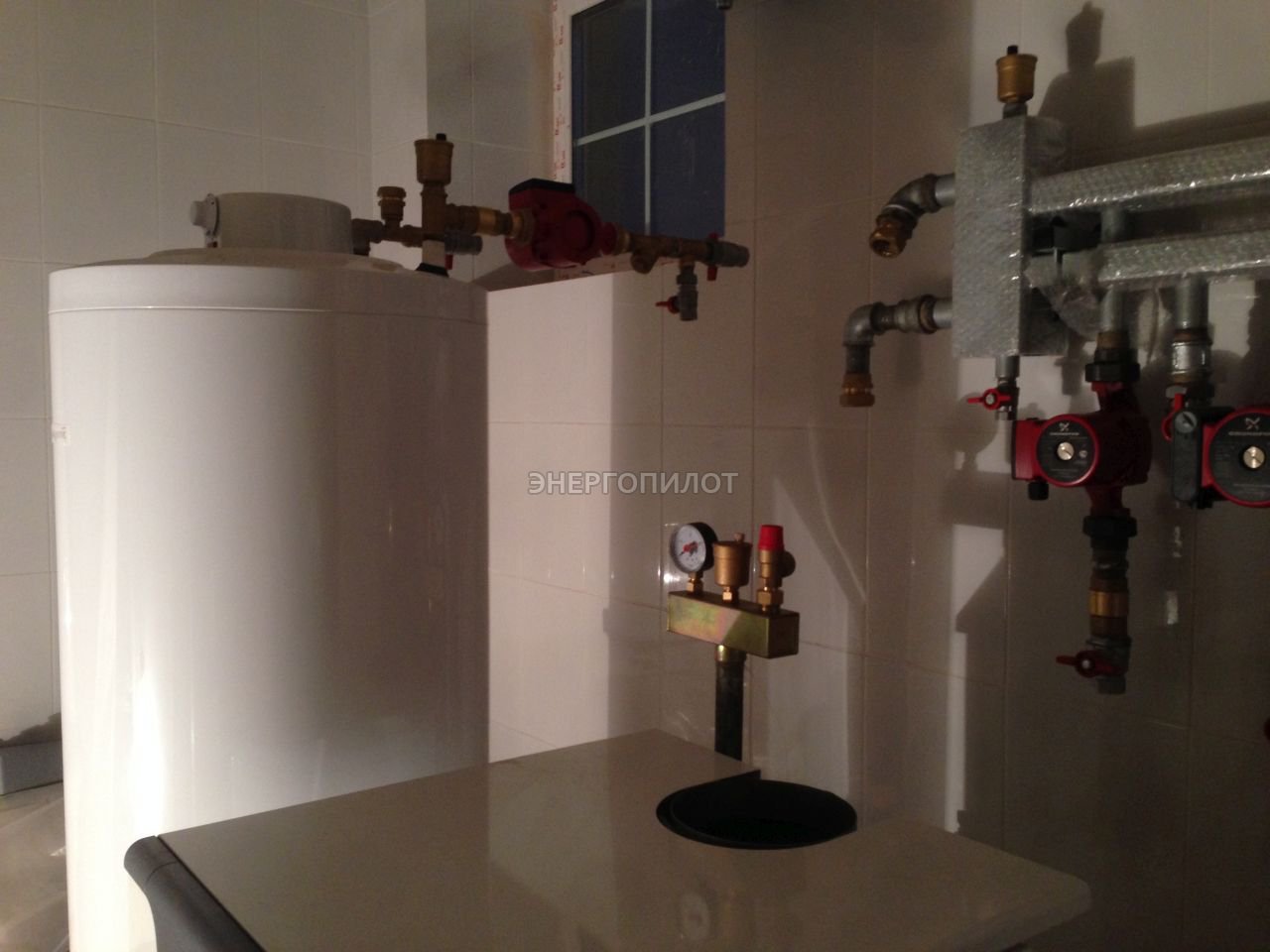

Монтаж котельной
Монтаж котельной
Насос рециркуляции ГВС Grundfos UP 20-15
Насос рециркуляции ГВС Grundfos UP 20-15
Котловой насос
Котловой насос

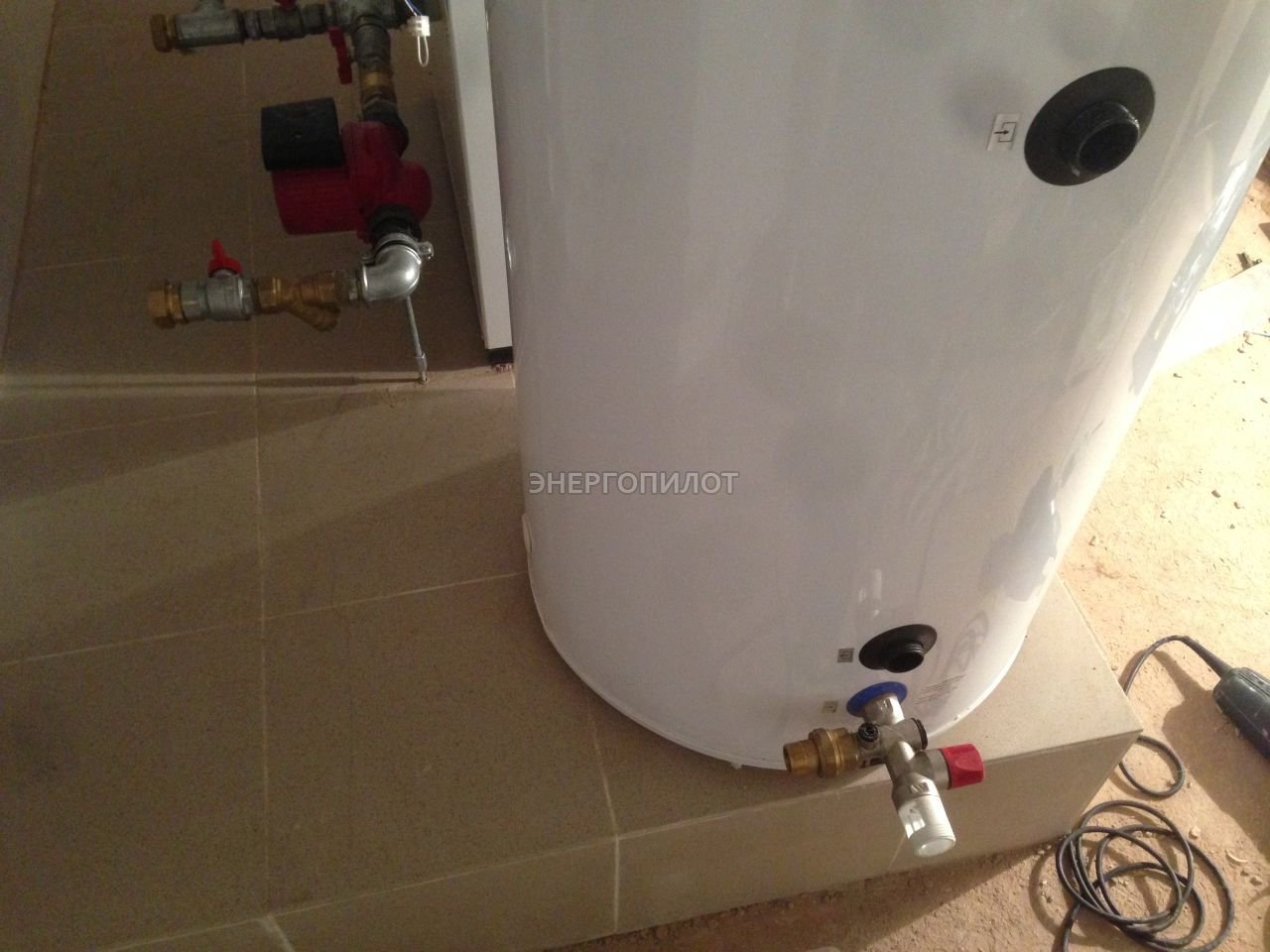

Группа безопасности бойлера Watts
Группа безопасности бойлера Watts

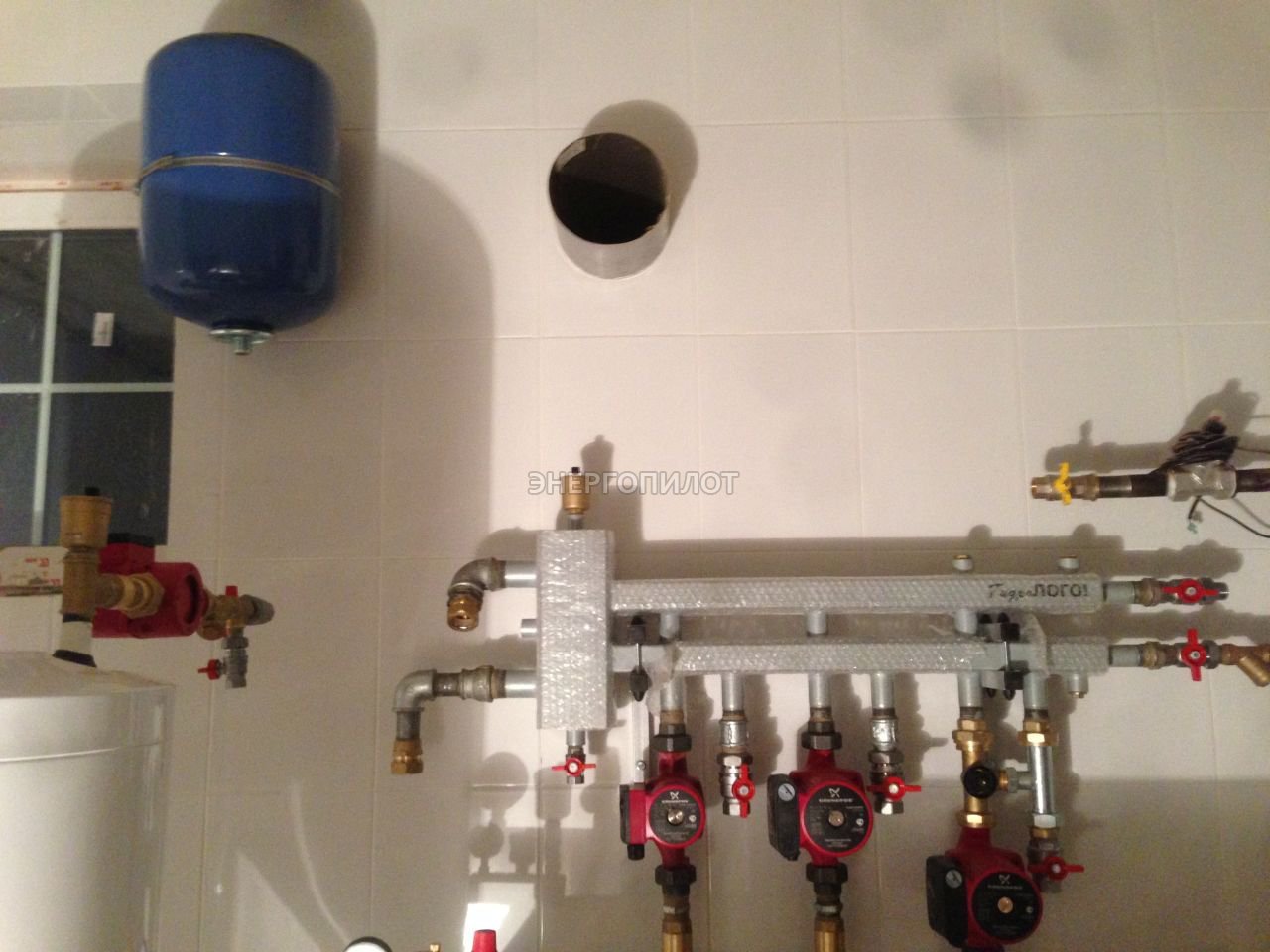

Расширительный бак ГВС Reflex (синий)
Расширительный бак ГВС Reflex (синий)

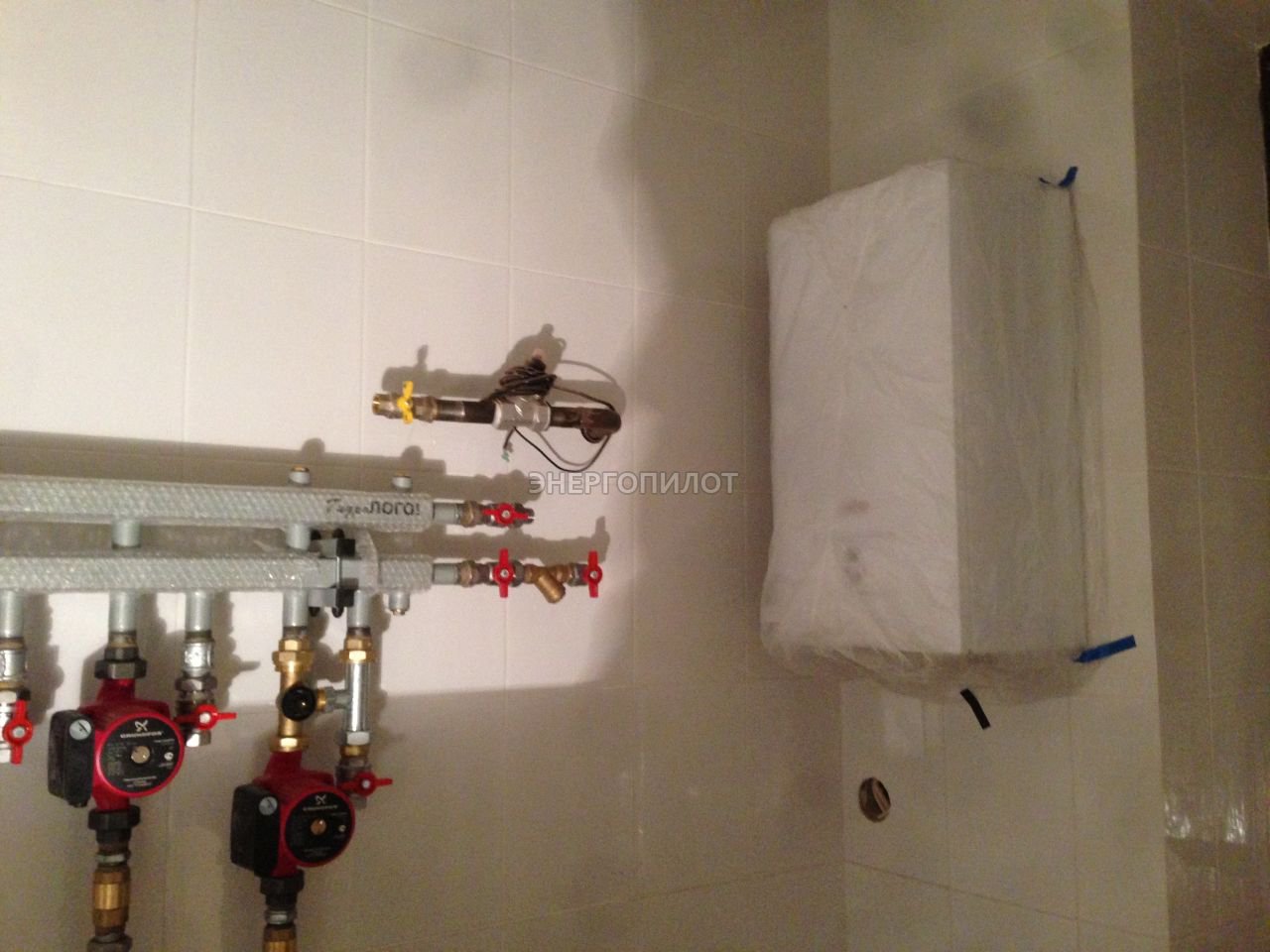

Электрокотёл Протерм СКАТ 12
Электрокотёл Протерм СКАТ 12

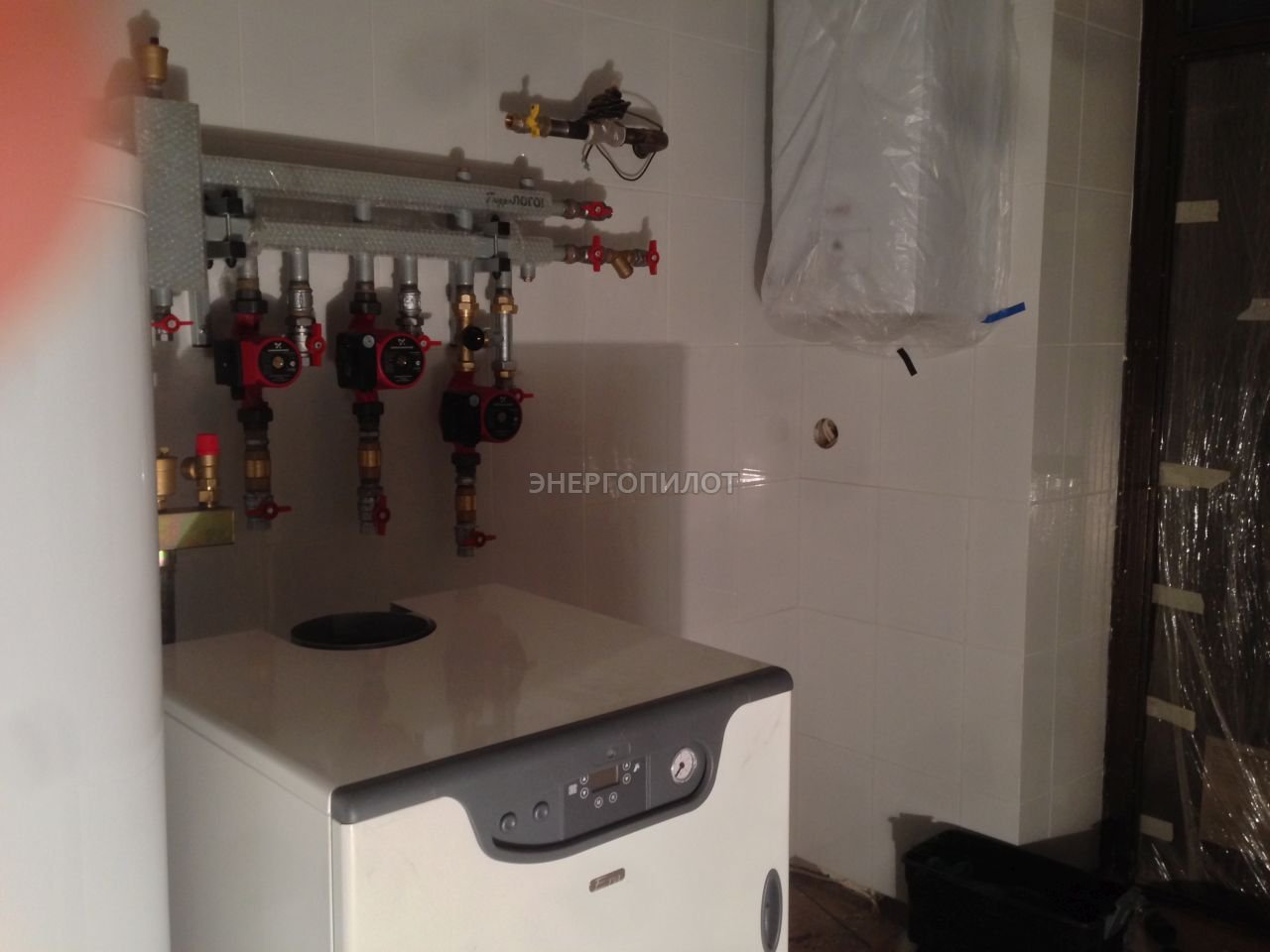

Монтаж котла, бойлера, коллектора
Монтаж котла, бойлера, коллектора
Монтаж коллектора и насосных групп
Монтаж коллектора и насосных групп

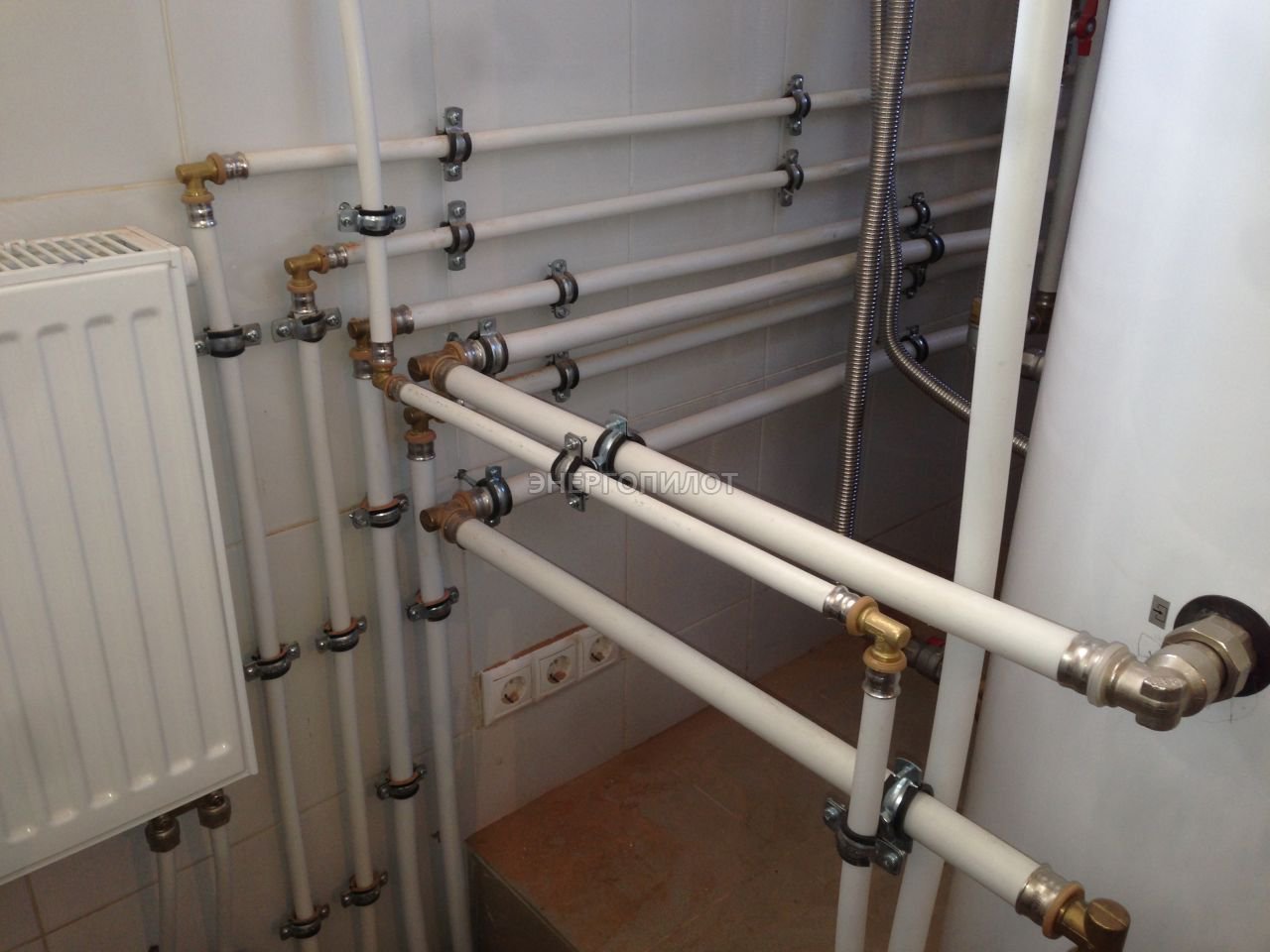

Обвязка бойлера
Обвязка бойлера
Стальной панельный радиатор с нижним подключением из стены
Стальной панельный радиатор с нижним подключением из стены

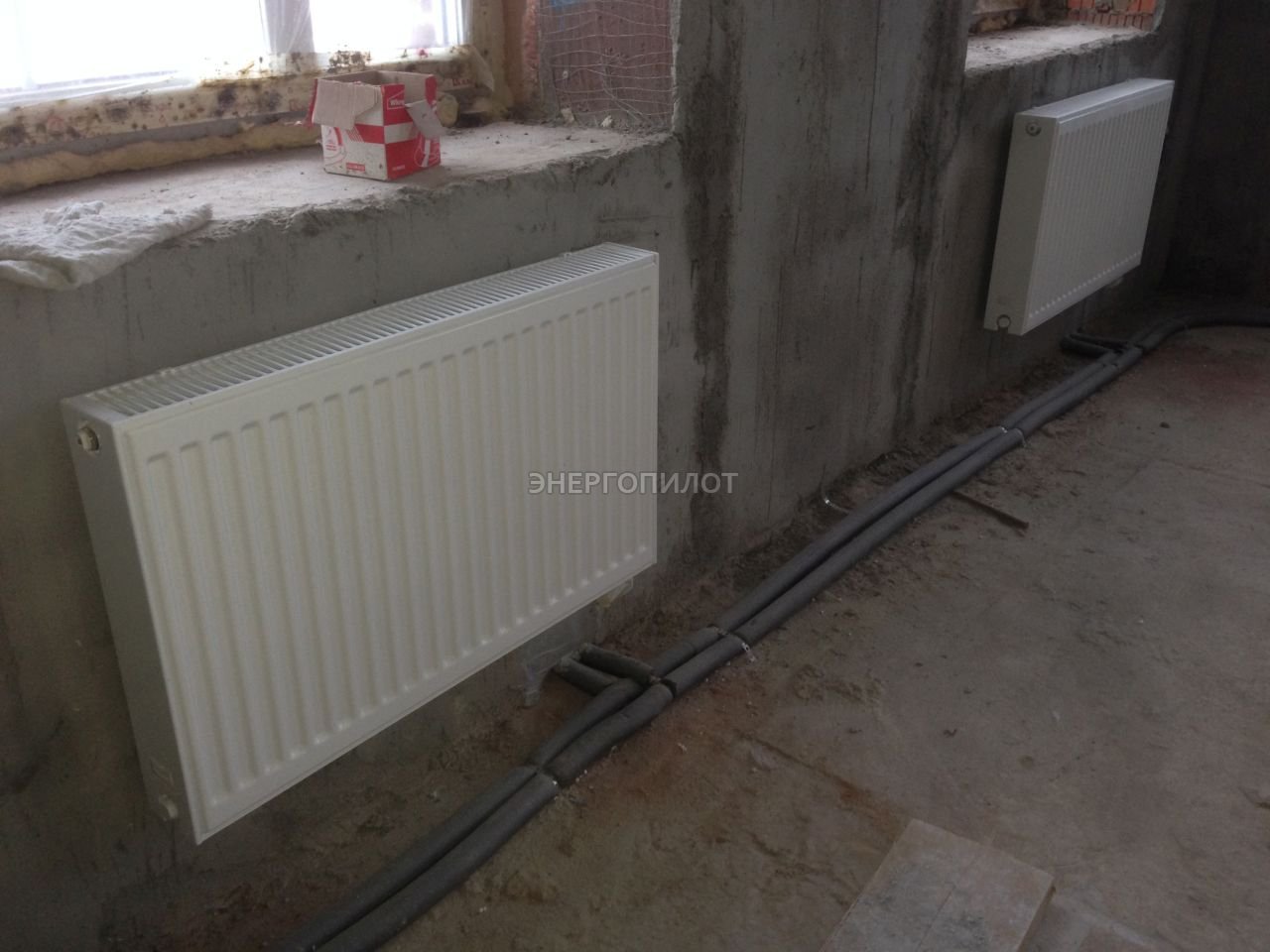

Установка радиаторов
Установка радиаторов

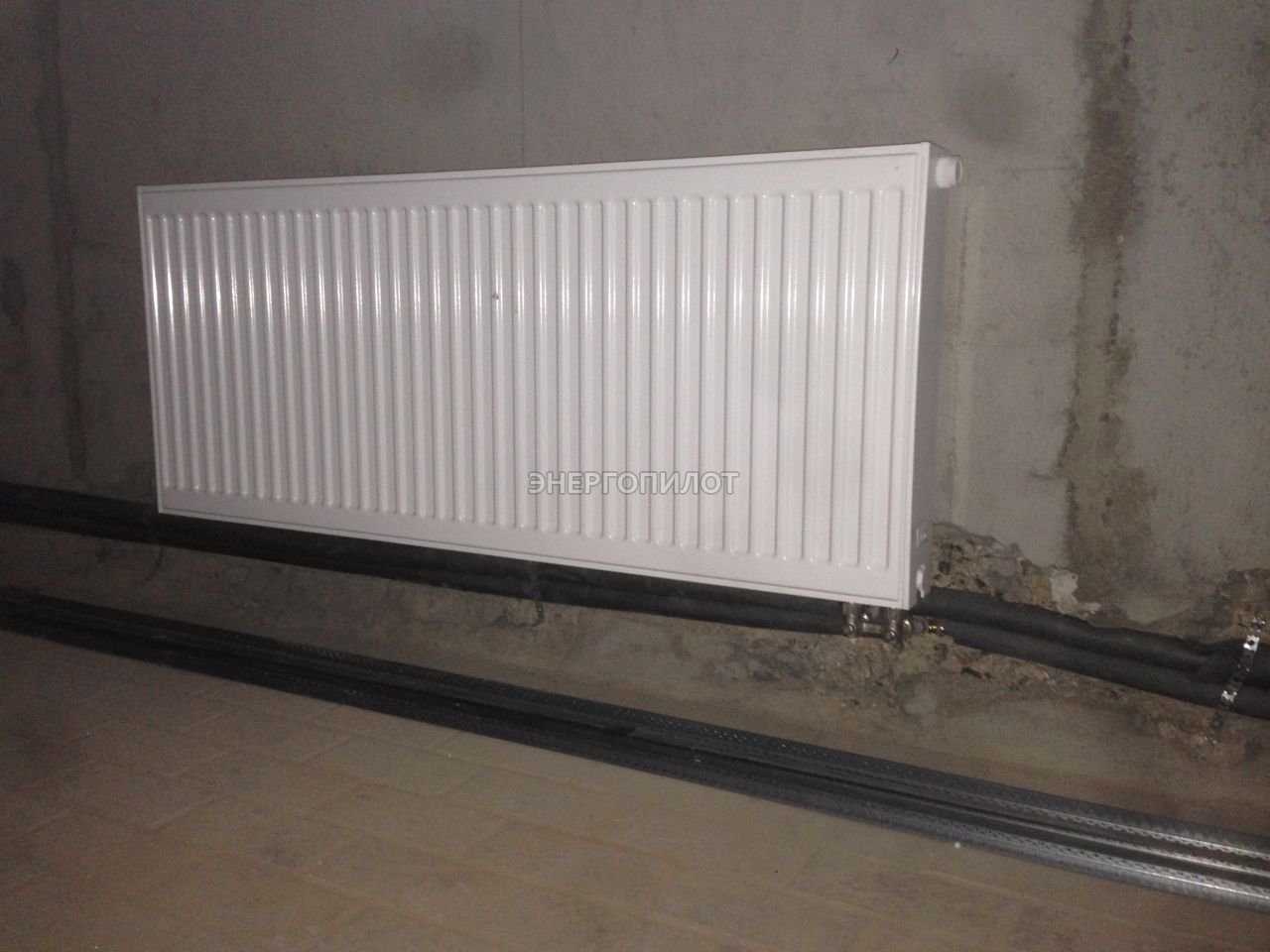

Прокладка труб в стене
Прокладка труб в стене

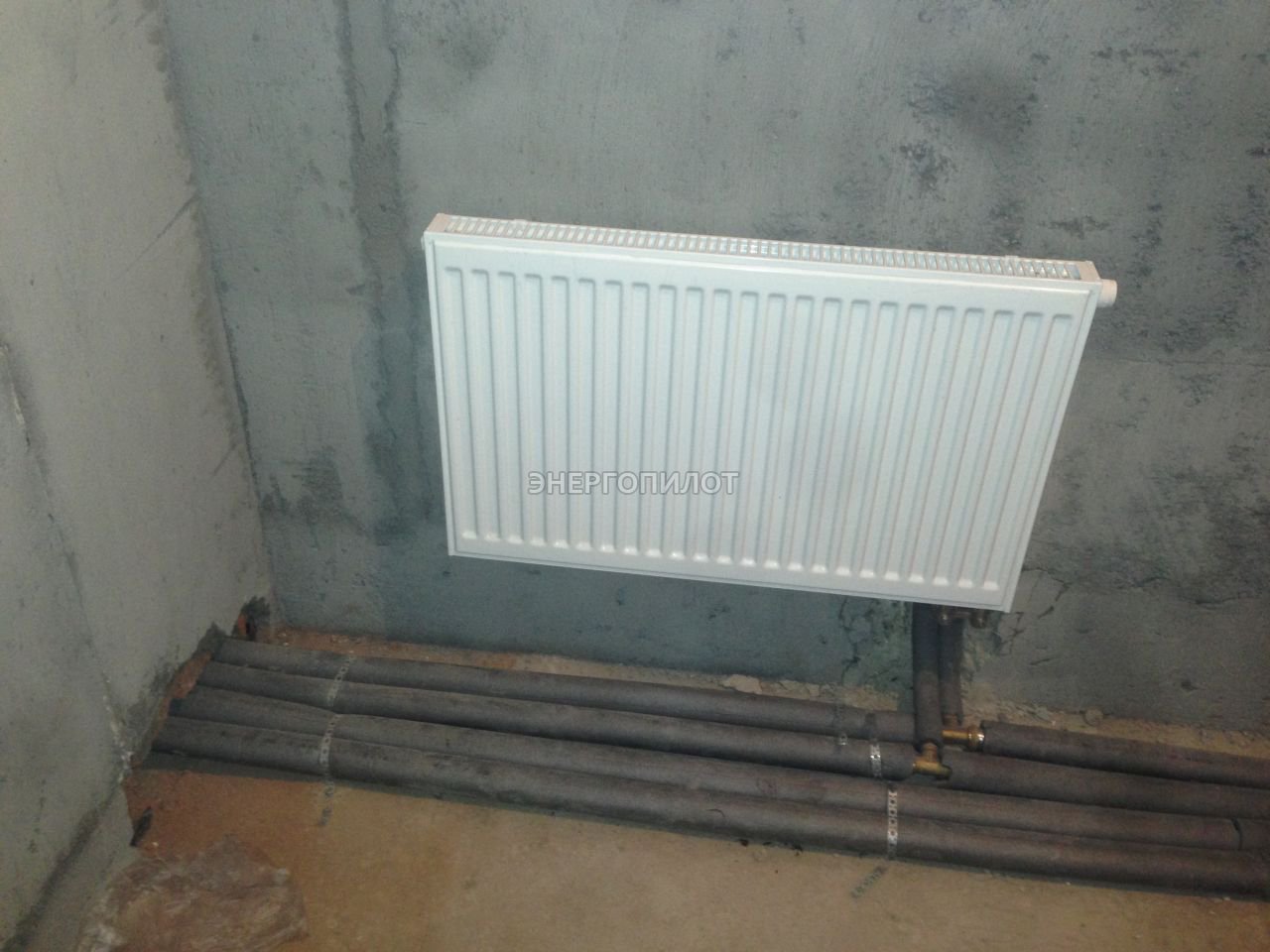

Проход магистралей сквозь стену
Проход магистралей сквозь стену

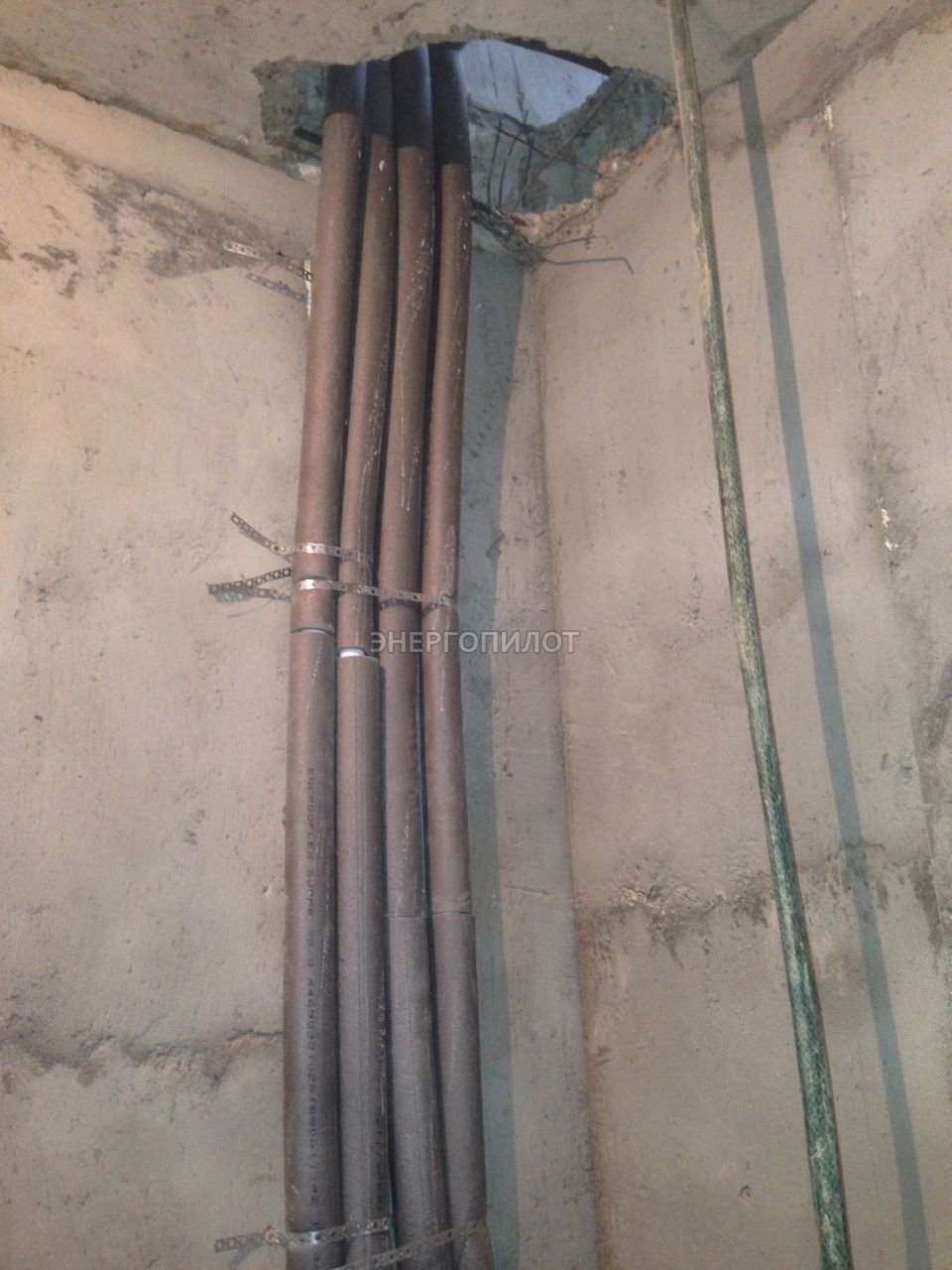

Стояк отопления
Стояк отопления

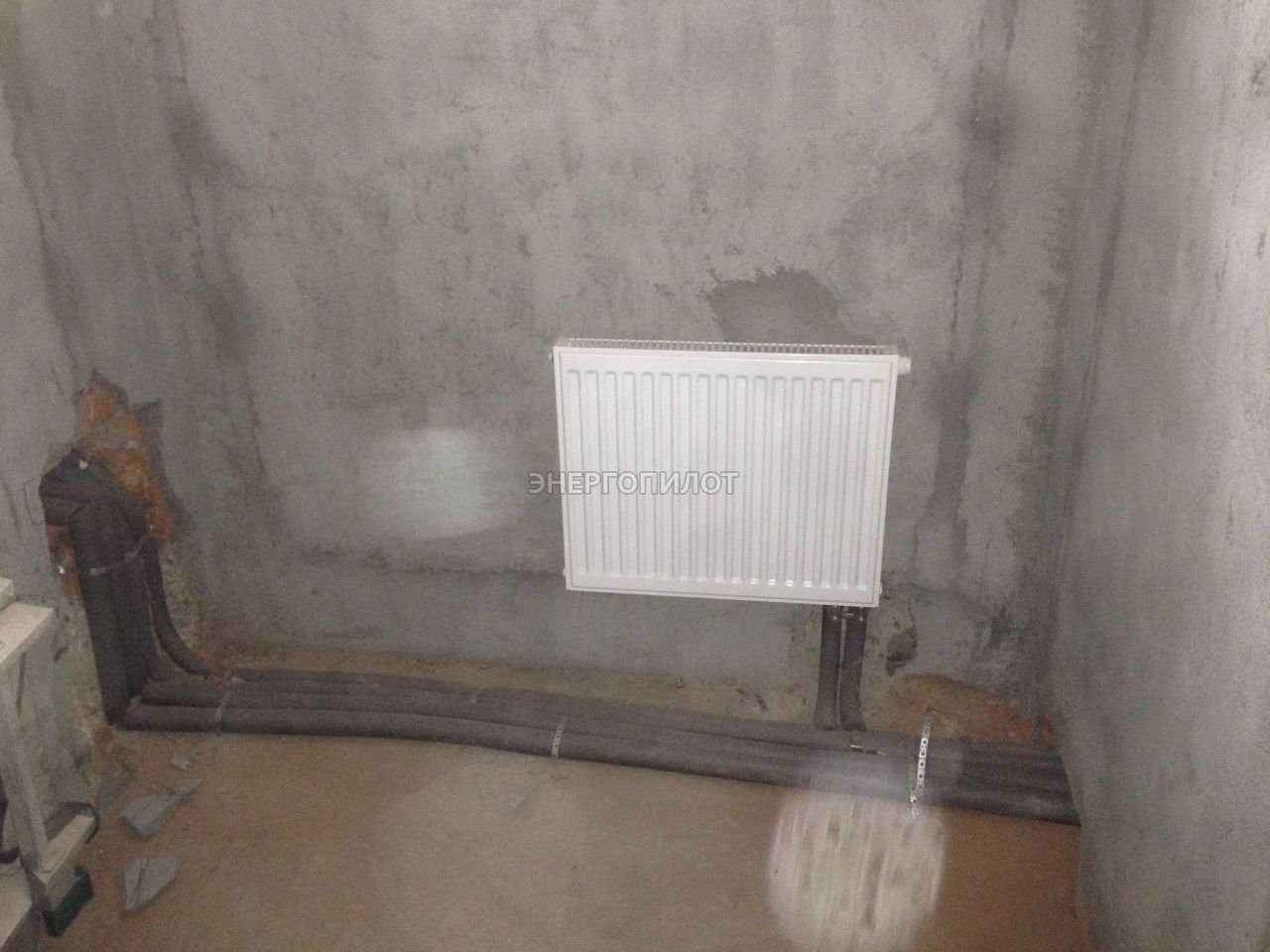

Прокладка труб по полу (в стяжке)
Прокладка труб по полу (в стяжке)
Установка радиаторов
Установка радиаторов

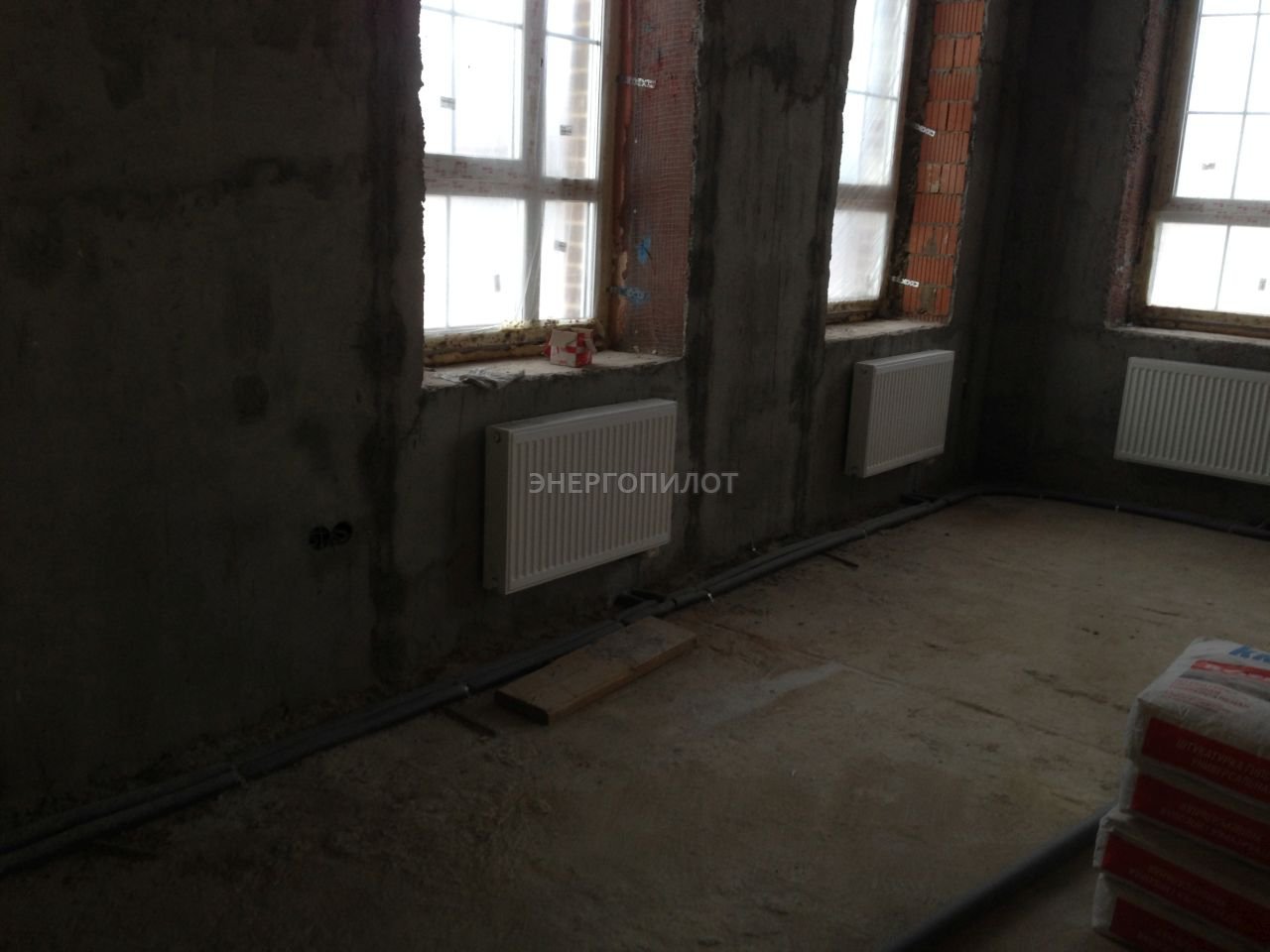

Радиаторы в гостиной
Радиаторы в гостиной
Установка радиаторов
Установка радиаторов

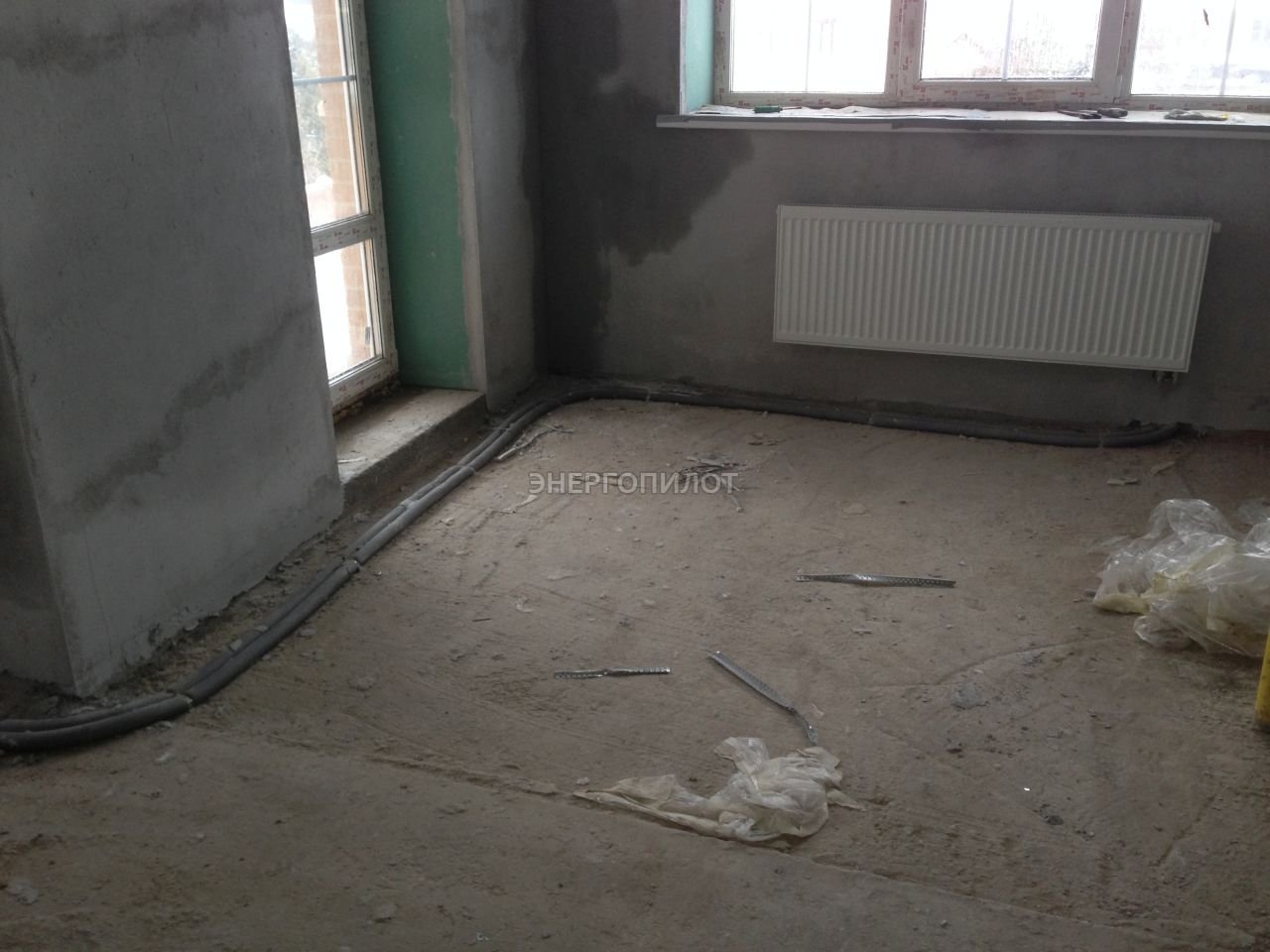

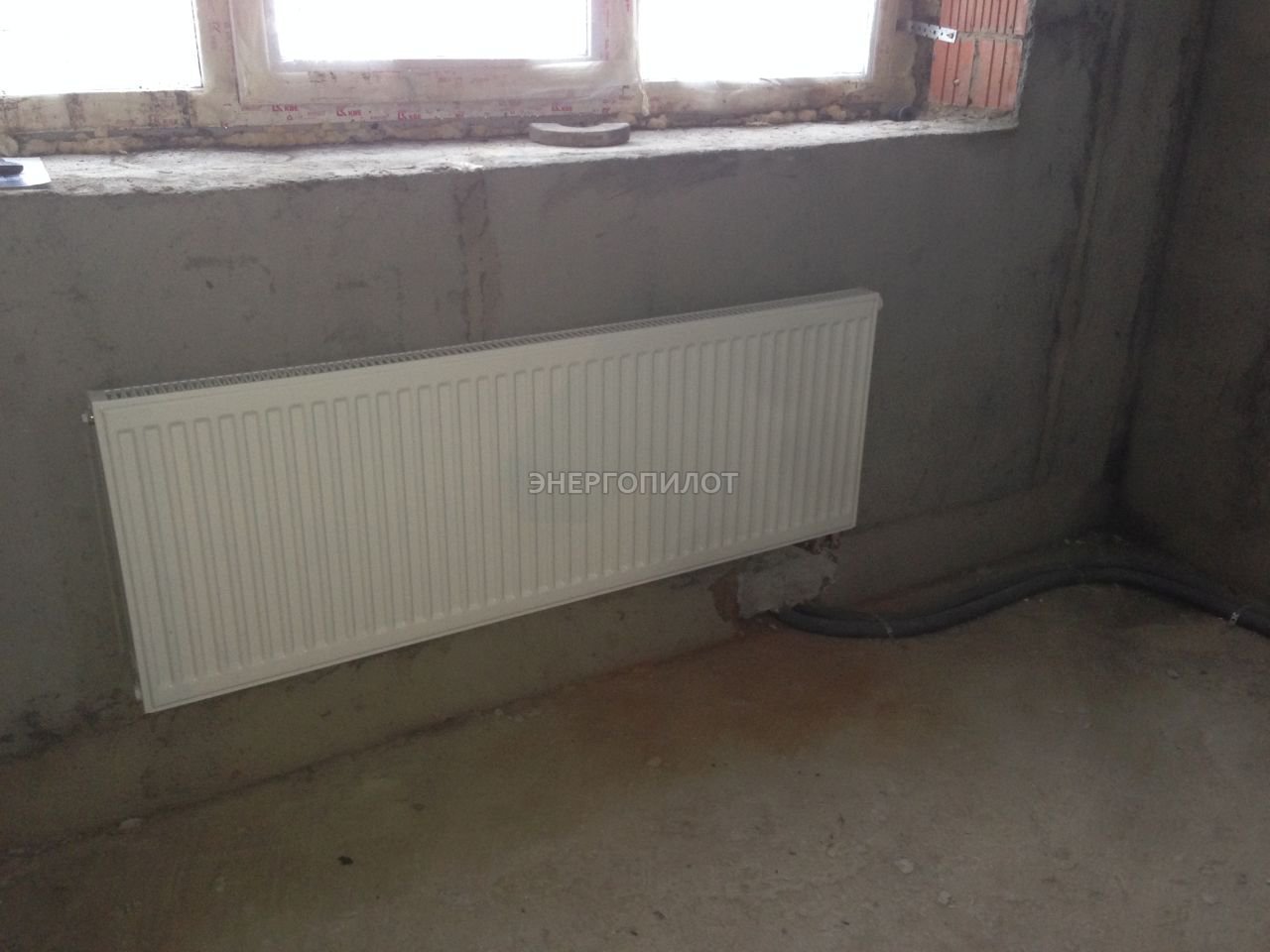

Монтаж радиаторов отопления
Монтаж радиаторов отопления
Монтаж радиаторов отопления
Монтаж радиаторов отопления

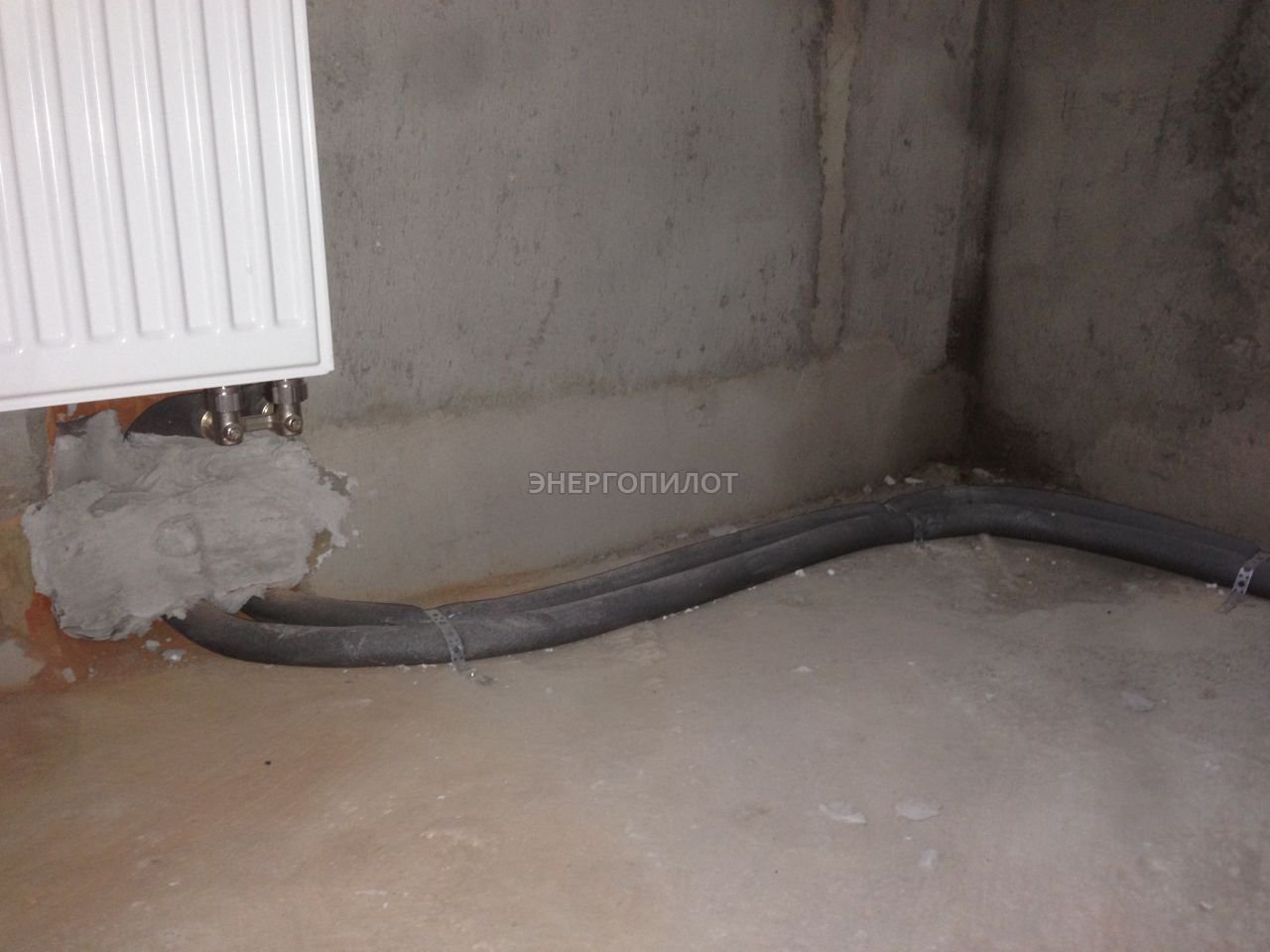

Прокладка труб отопления
Прокладка труб отопления

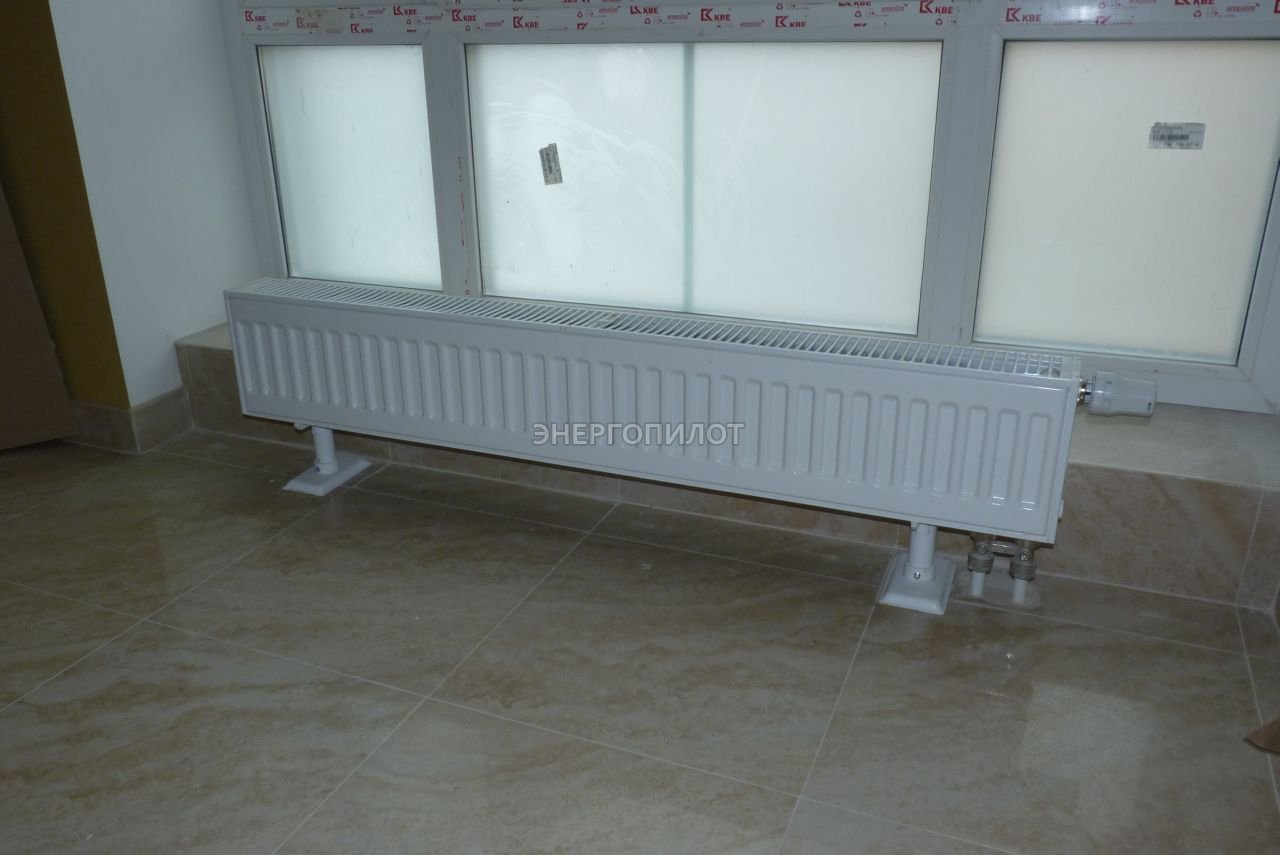

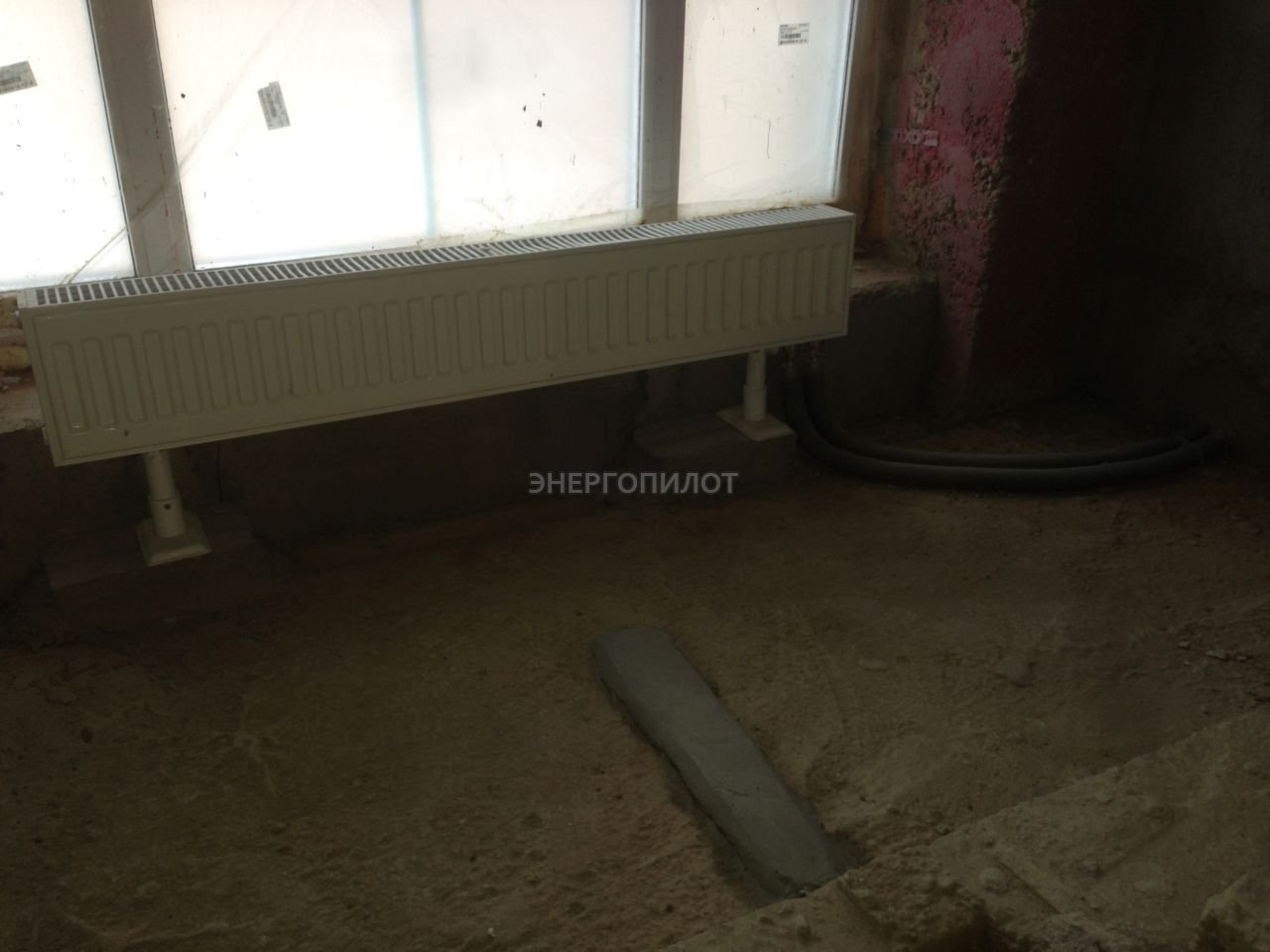

Радиатор с напольным креплением
Радиатор с напольным креплением
Скрытая разводка с нижним подключением к радиатору
Скрытая разводка с нижним подключением к радиатору
Монтаж радиаторов отопления
Монтаж радиаторов отопления
Монтаж радиаторов отопления
Монтаж радиаторов отопления

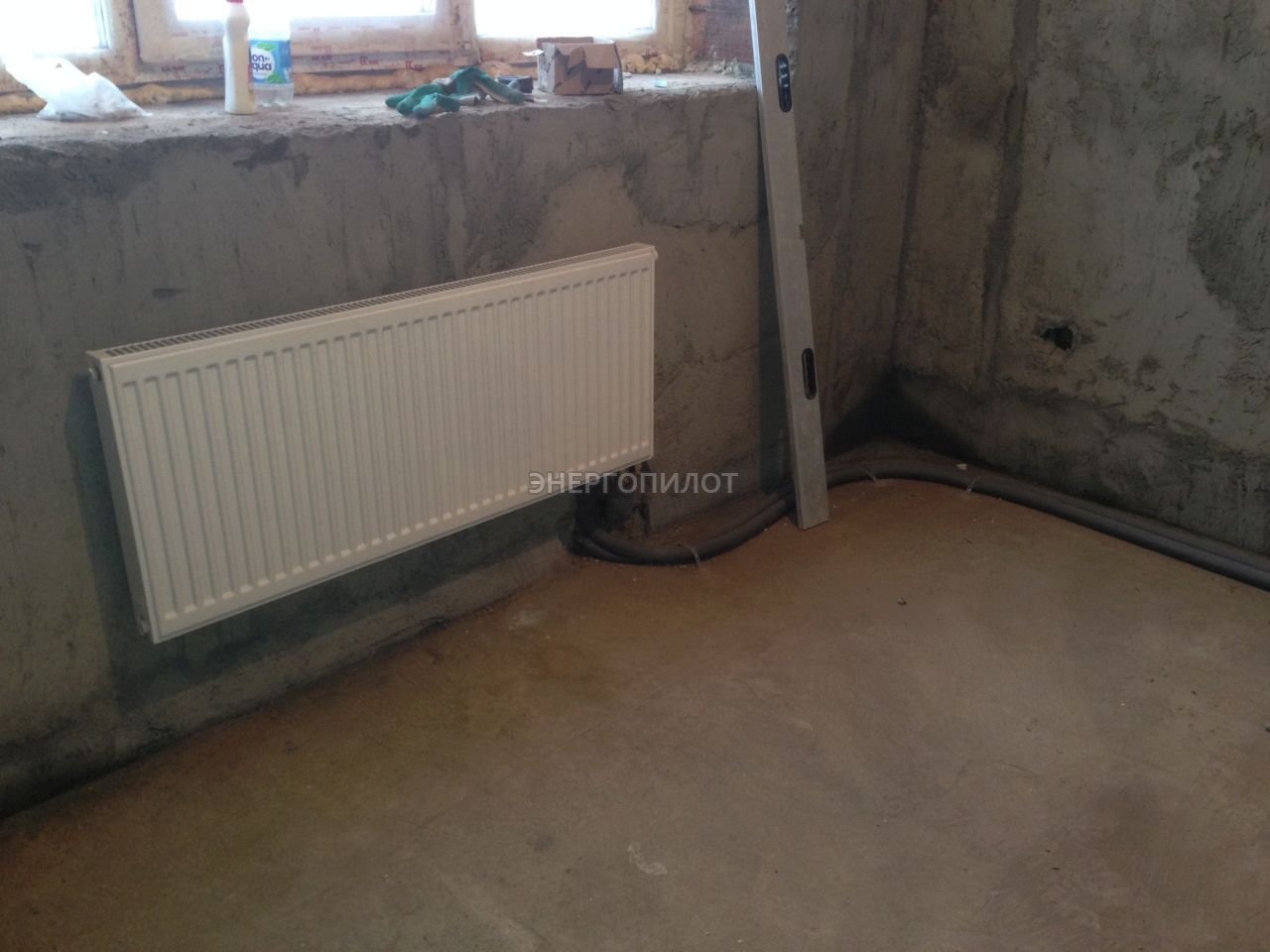

Установка радиатора
Установка радиатора

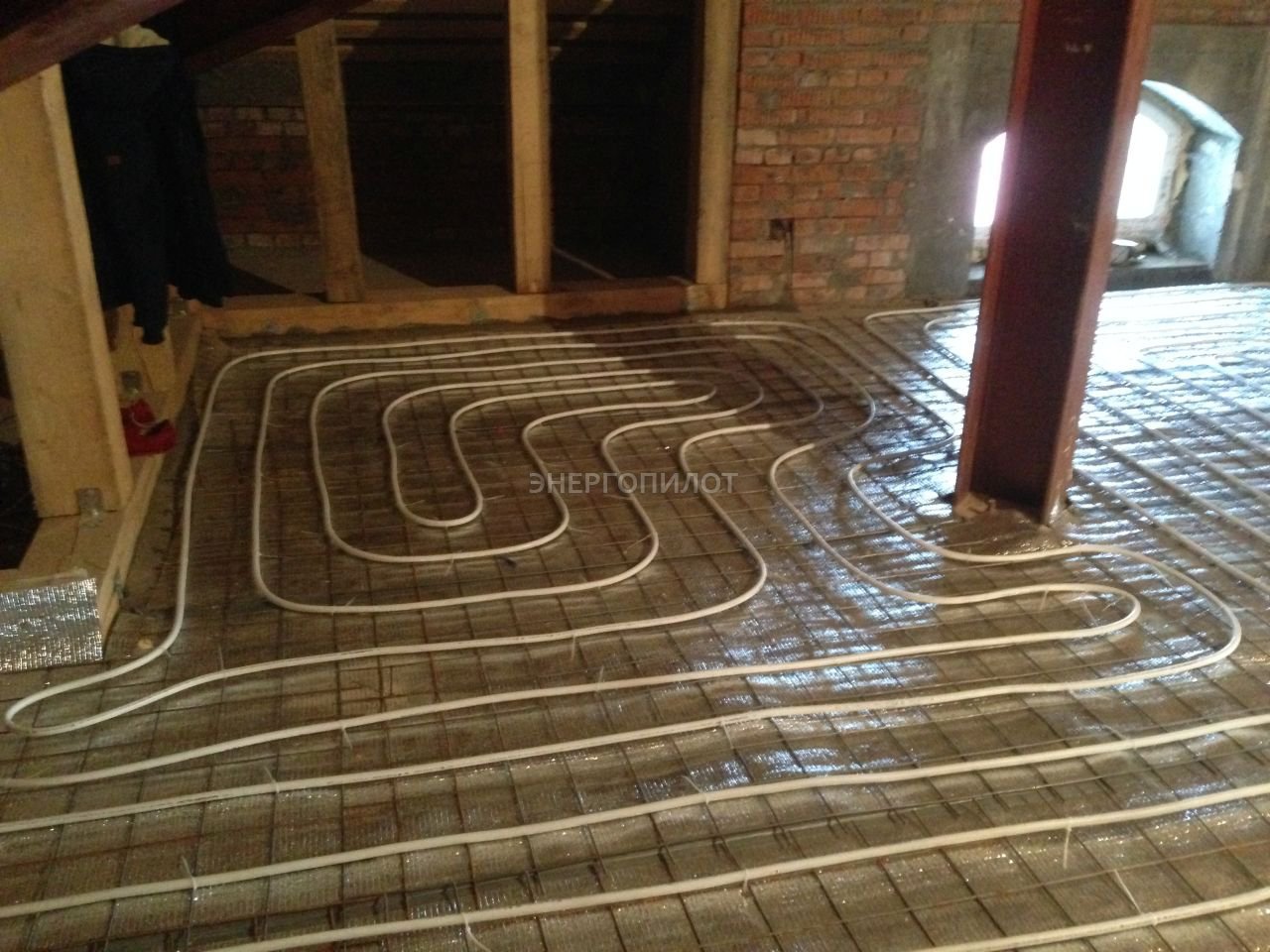

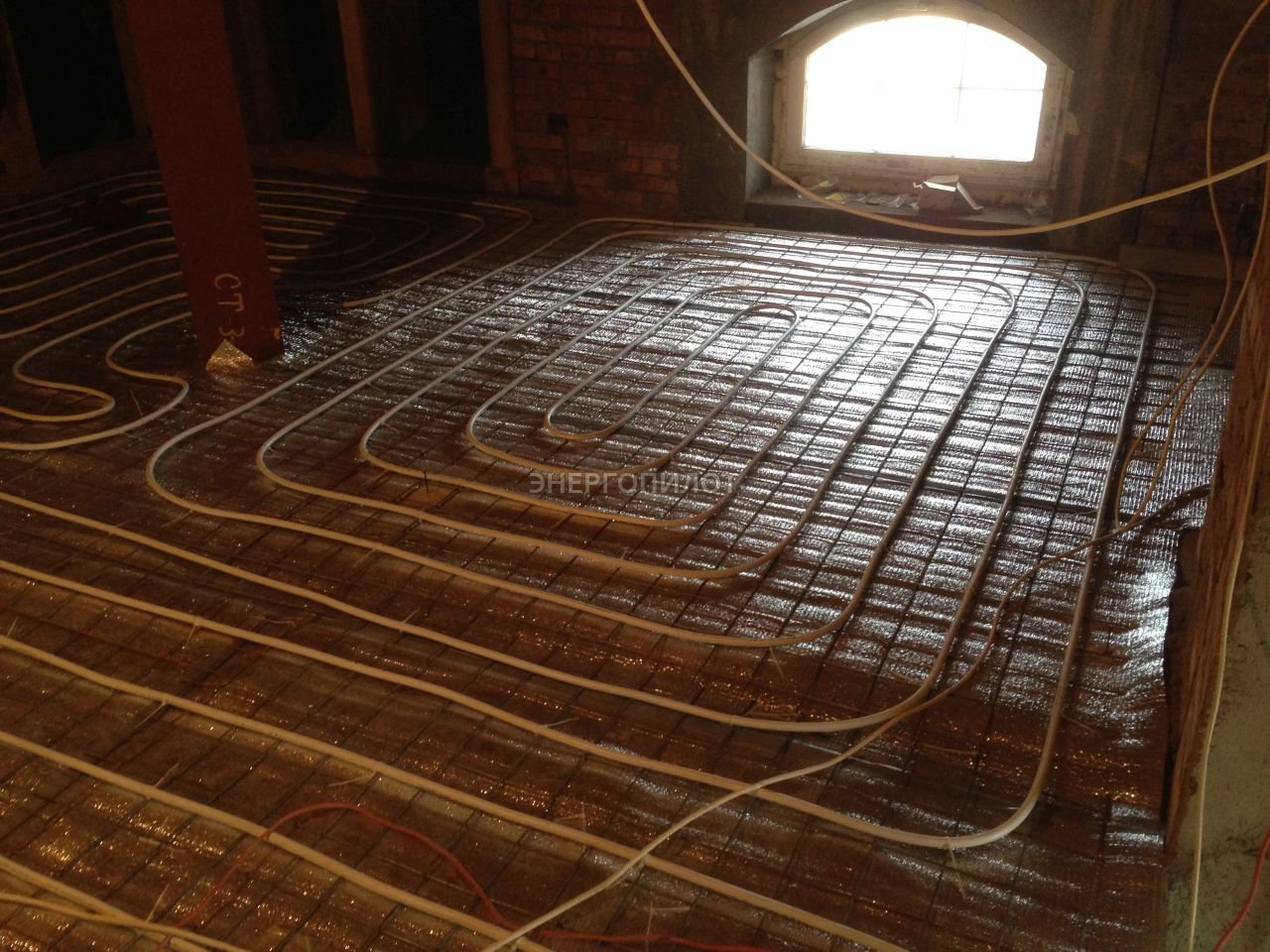

Укладка тёплого пола на мансардном этаже
Укладка тёплого пола на мансардном этаже
Укладка тёплого пола на мансардном этаже
Укладка тёплого пола на мансардном этаже
Металлопластиковая трубы Sanha
Металлопластиковая трубы Sanha

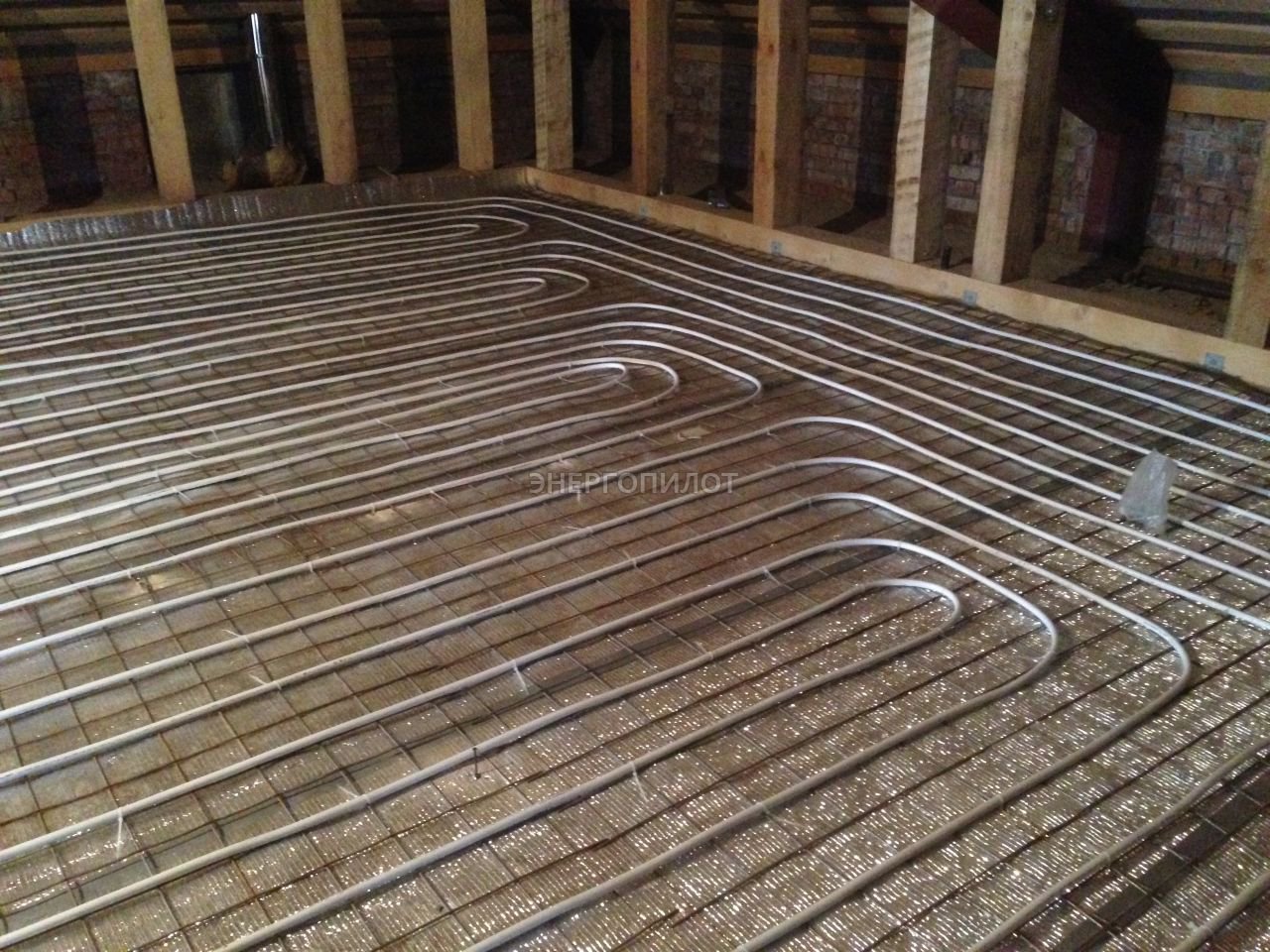

Монтаж теплого пола
Монтаж теплого пола

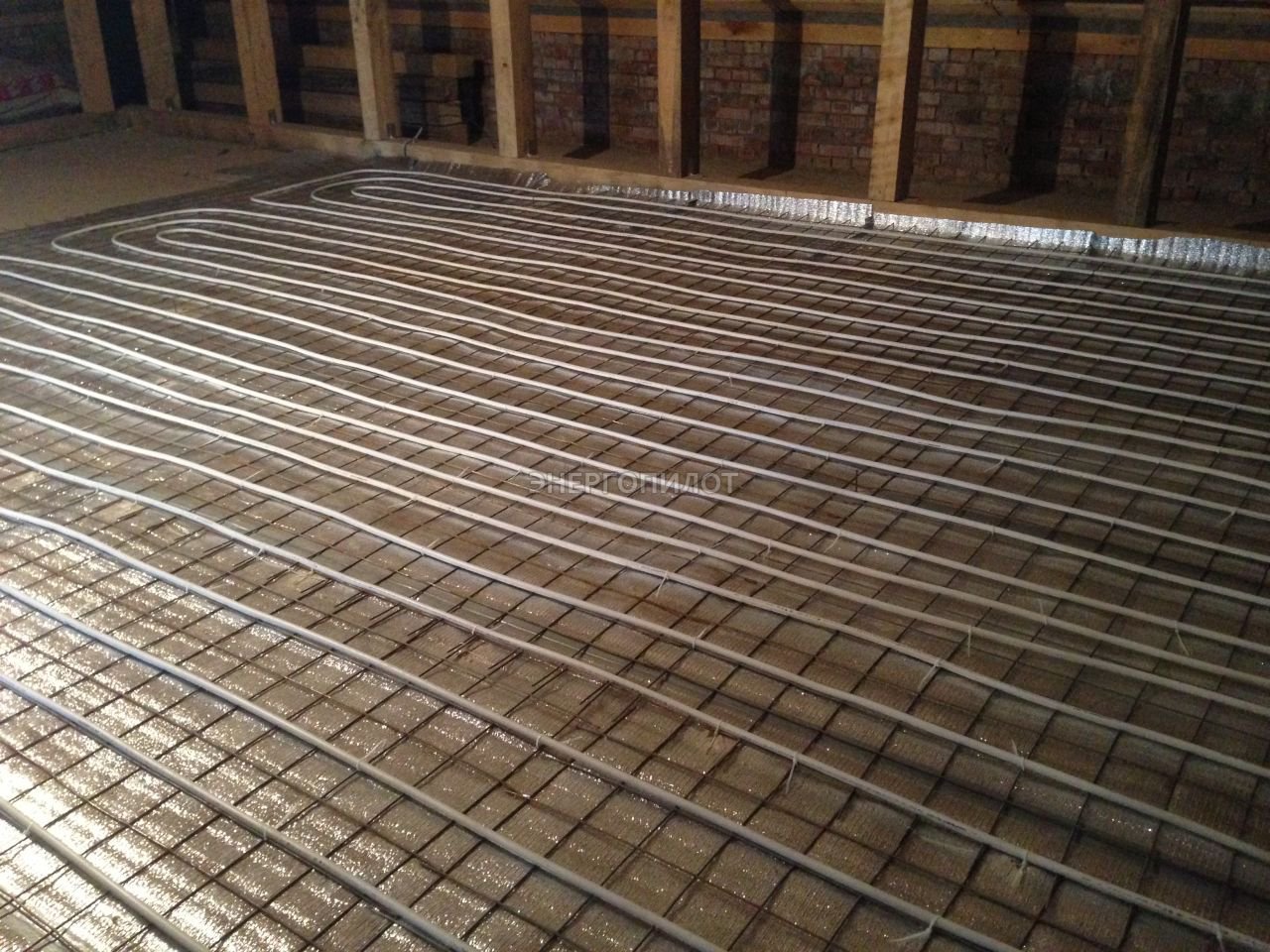

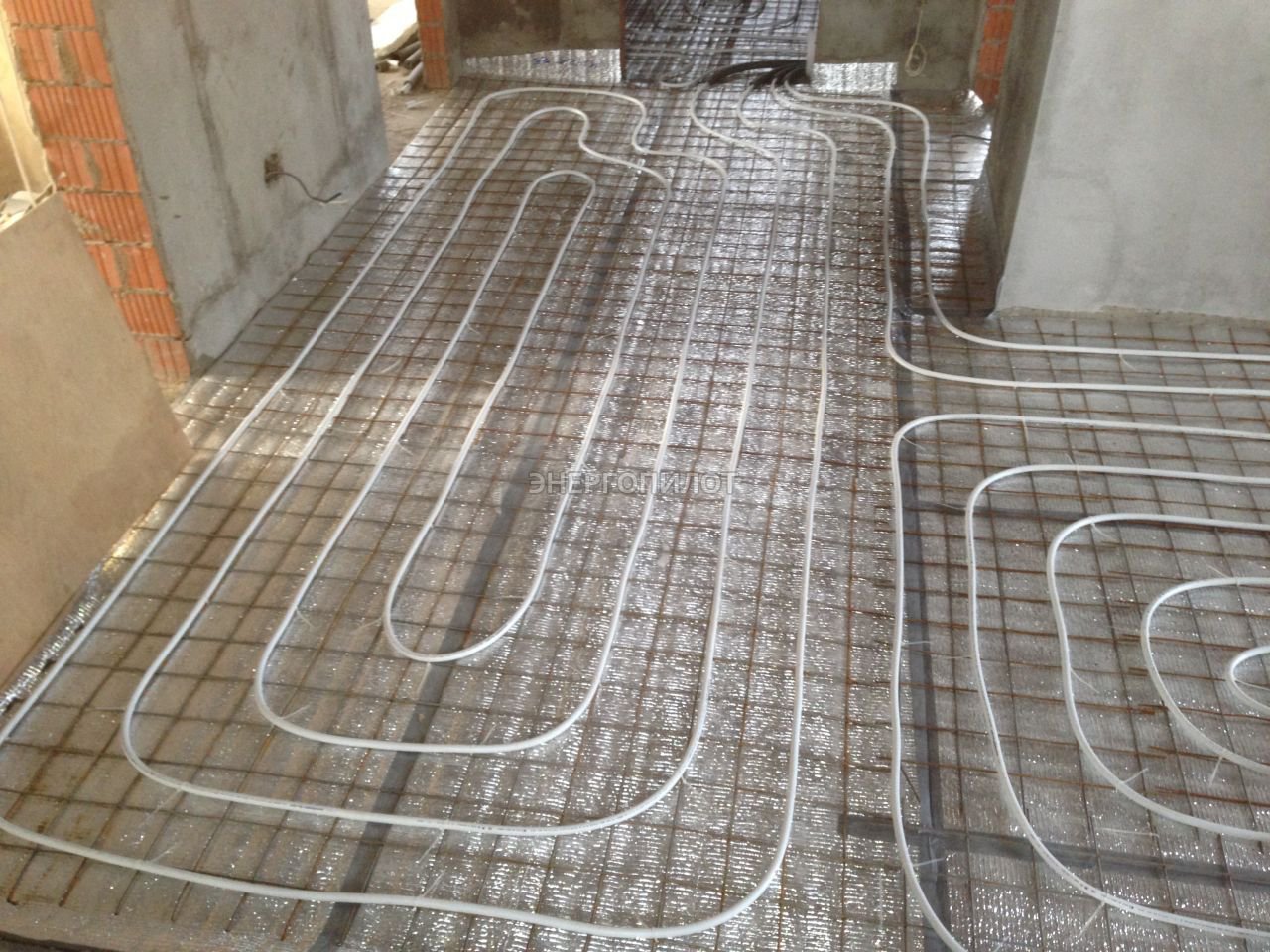

Теплый пол
Теплый пол
Установка труб теплого пола
Установка труб теплого пола

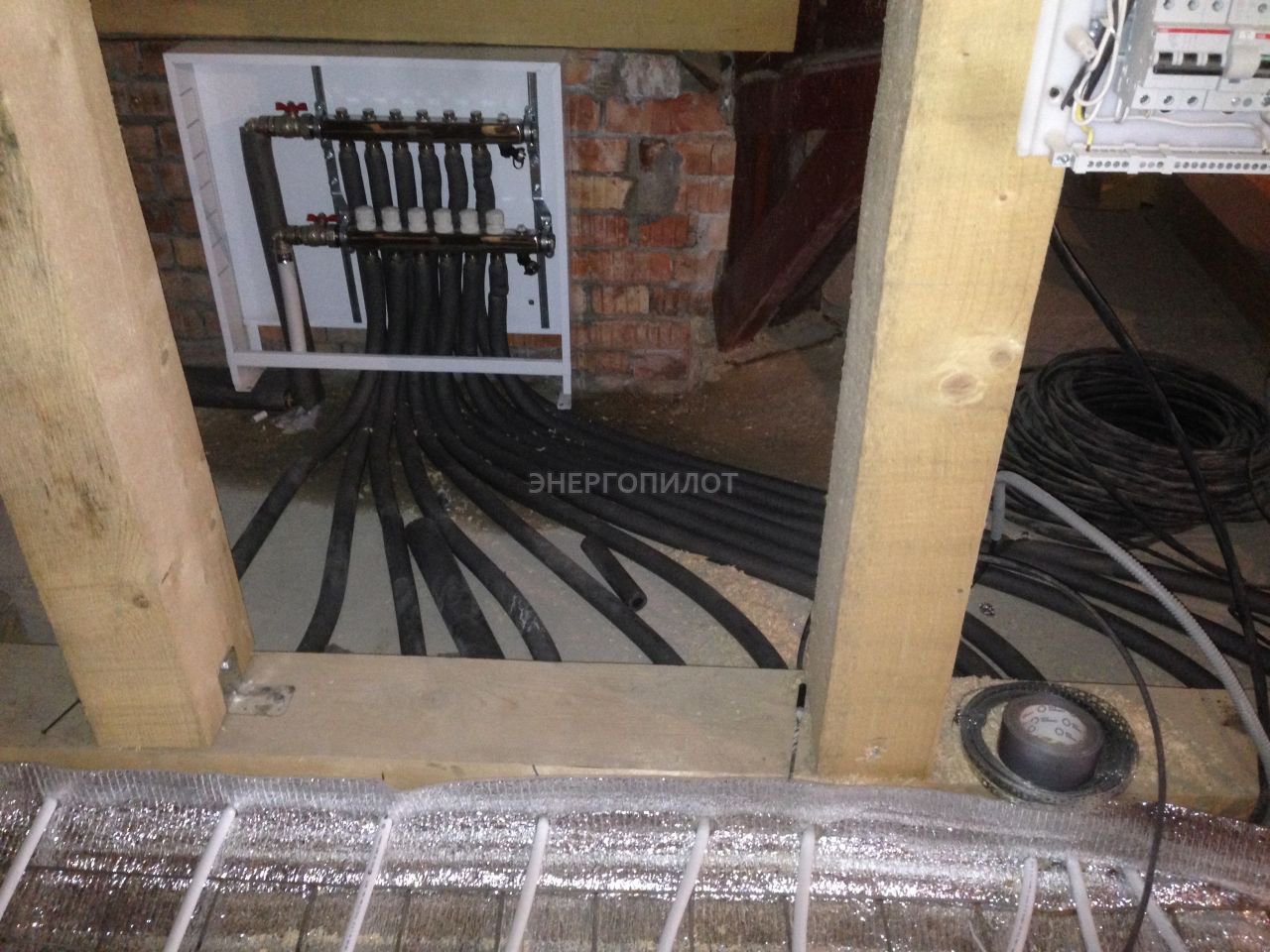

Коллекторный шкаф на мансардном этаже
Коллекторный шкаф на мансардном этаже

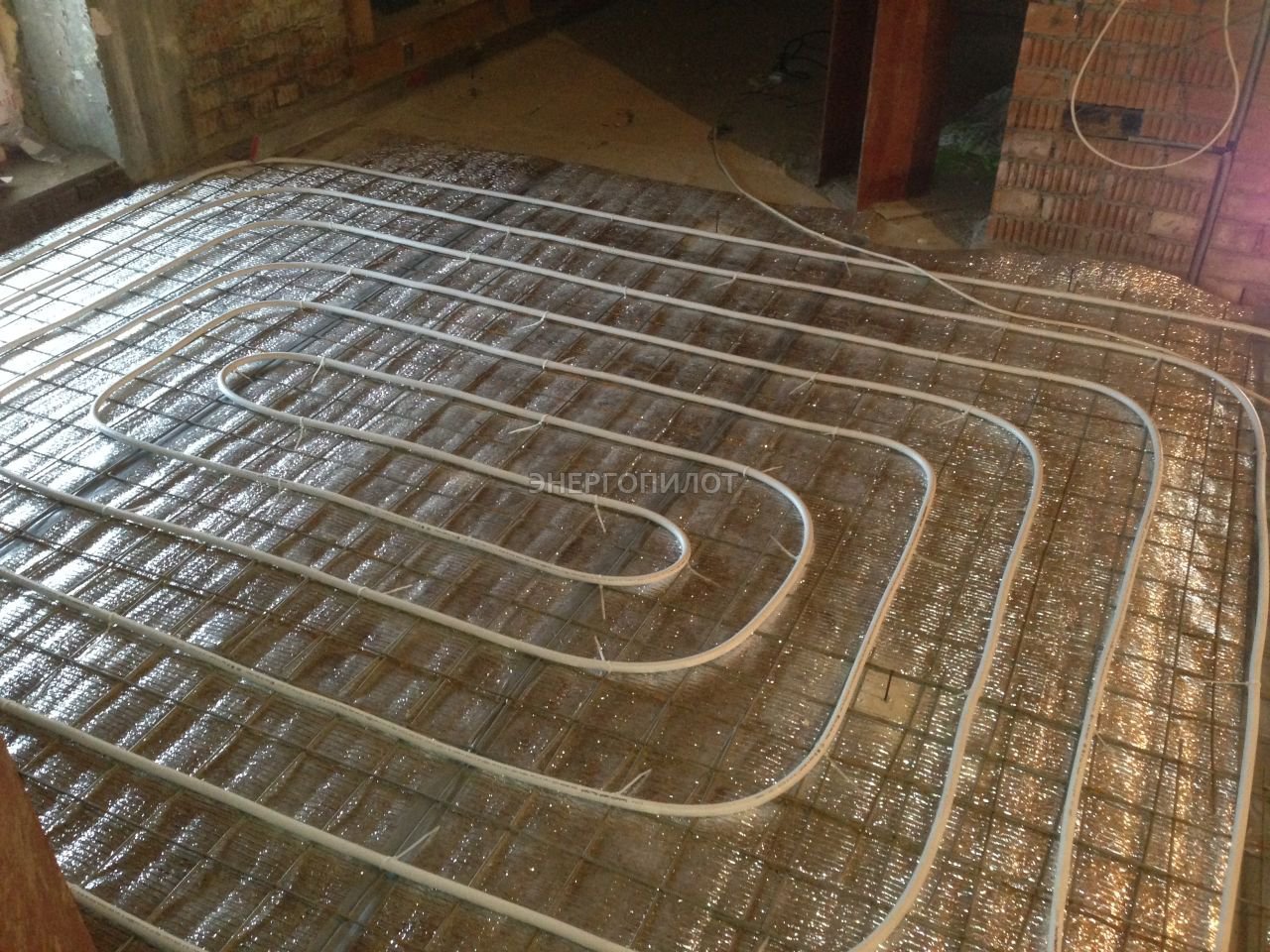

Изготовление теплого пола
Изготовление теплого пола
Теплый пол
Теплый пол
Теплый пол
Теплый пол
Теплый пол
Теплый пол

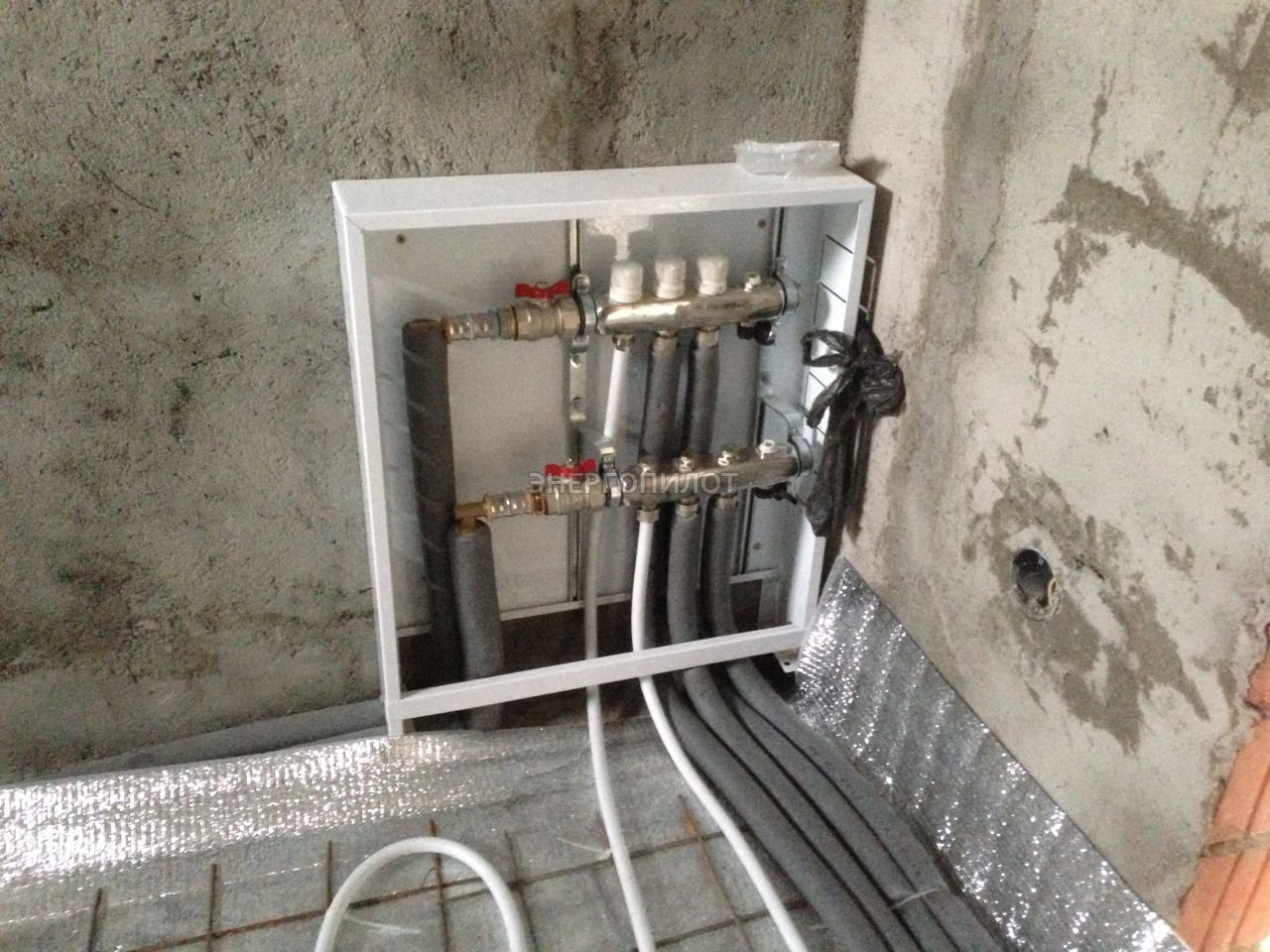

Коллектроный шкаф в санузле
Коллектроный шкаф в санузле

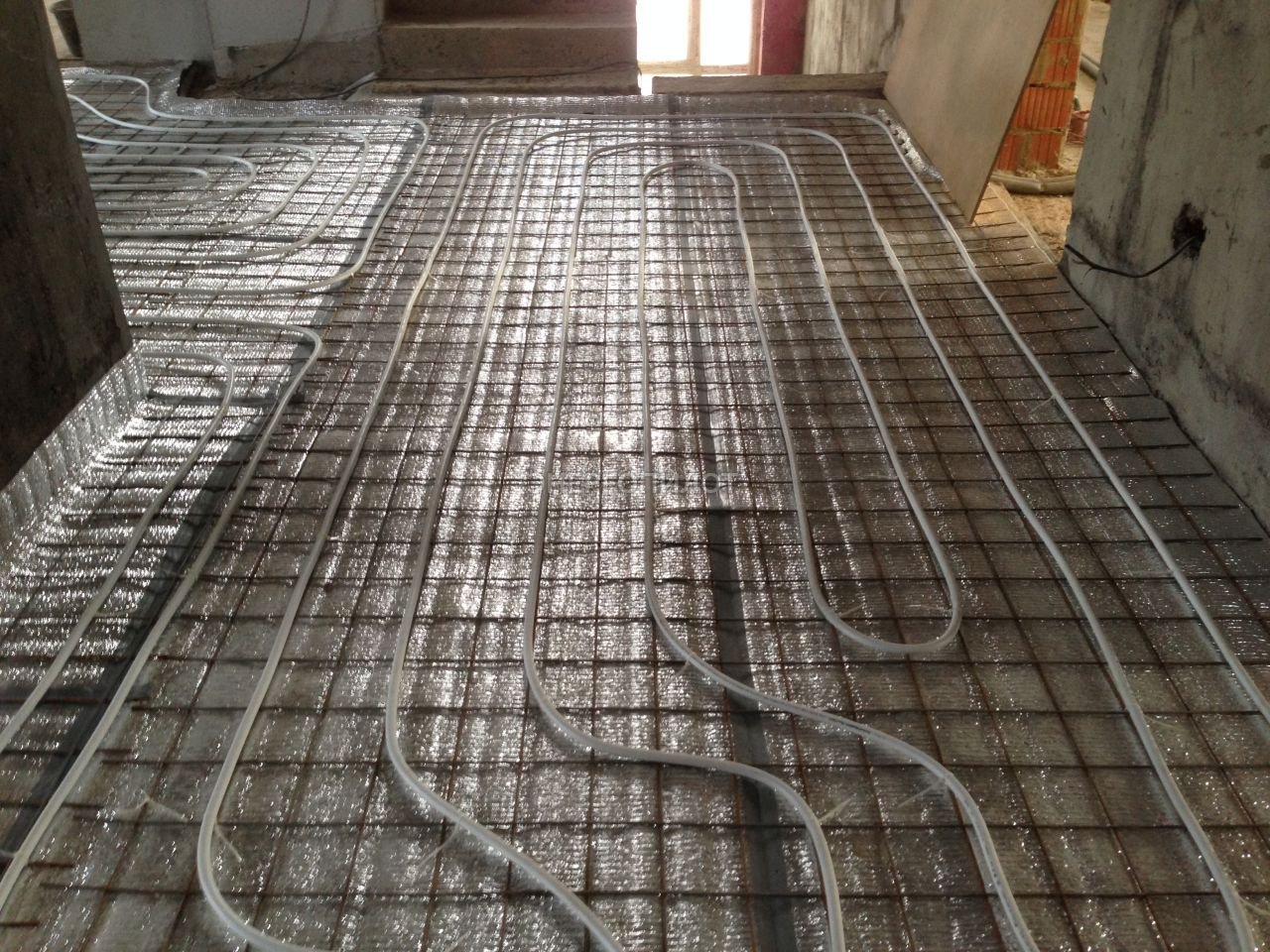

Укладка теплого пола
Укладка теплого пола
Гидроколлектор с обвязкой
Гидроколлектор с обвязкой

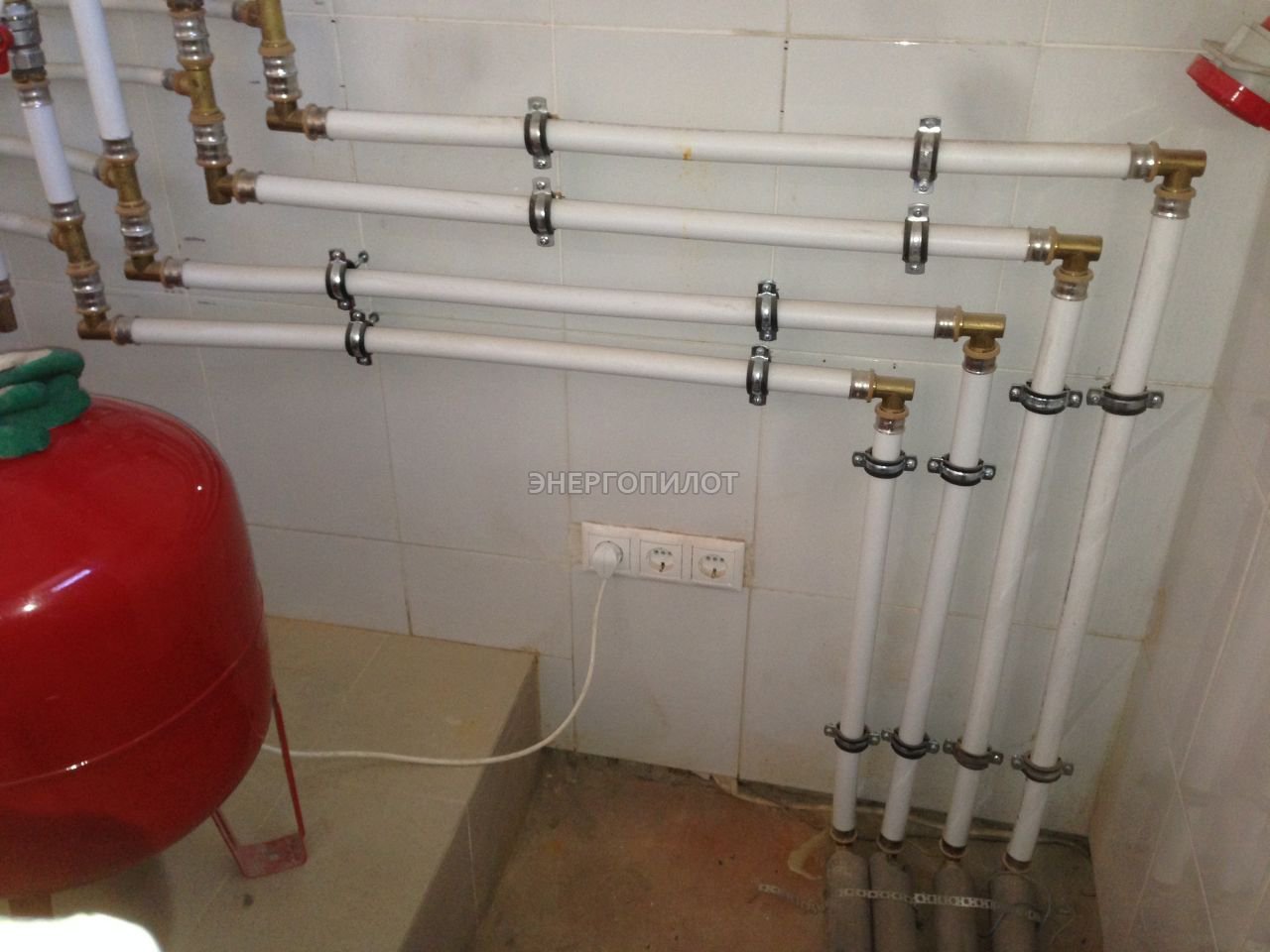

Трубы отопления
Трубы отопления
Коллектор в сборе
Коллектор в сборе

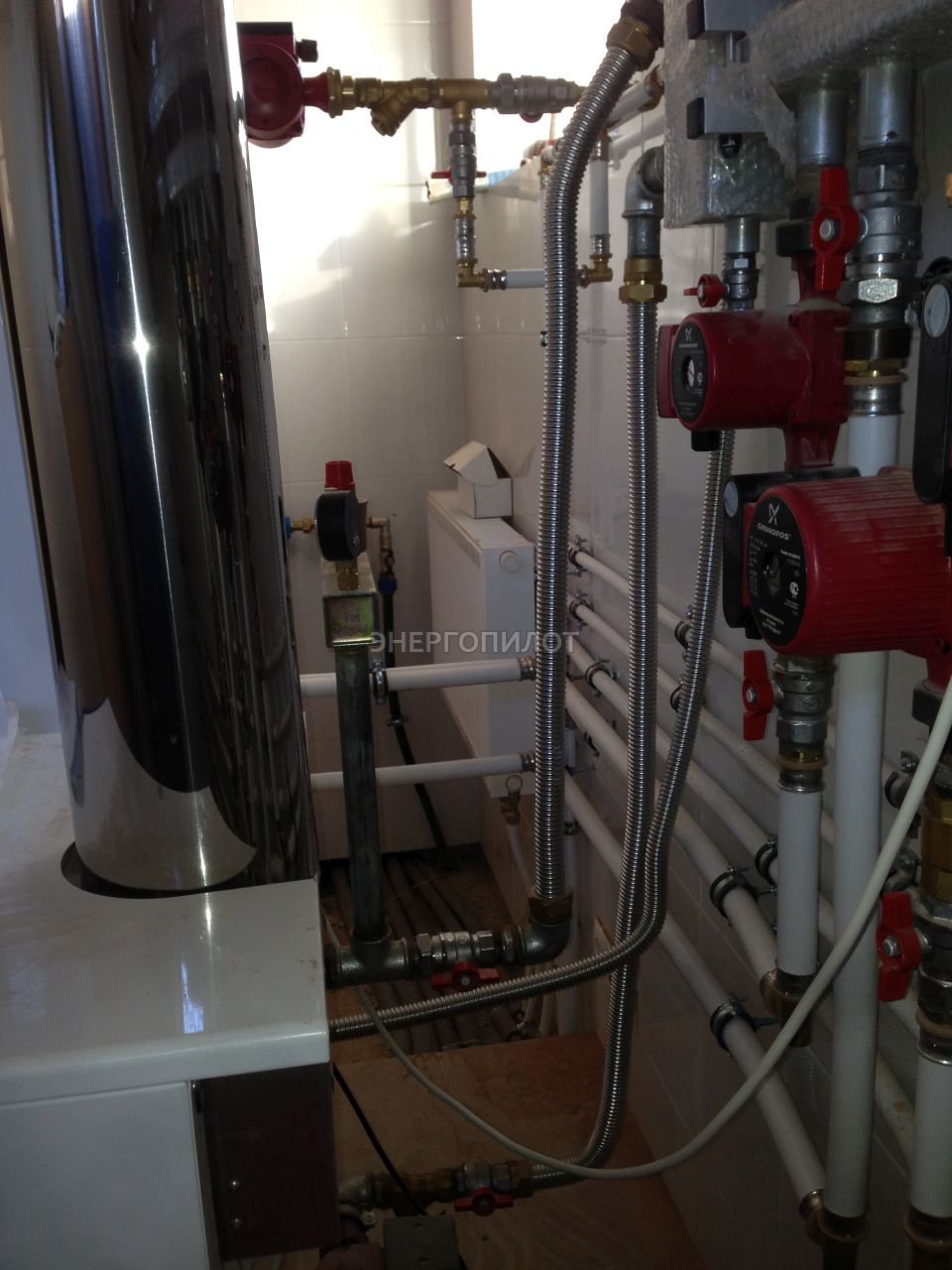

Обвязка котла
Обвязка котла
Обвязка контура рециркуляции ГВС
Обвязка контура рециркуляции ГВС
Обвязка бойлера, группа безопасности
Обвязка бойлера, группа безопасности

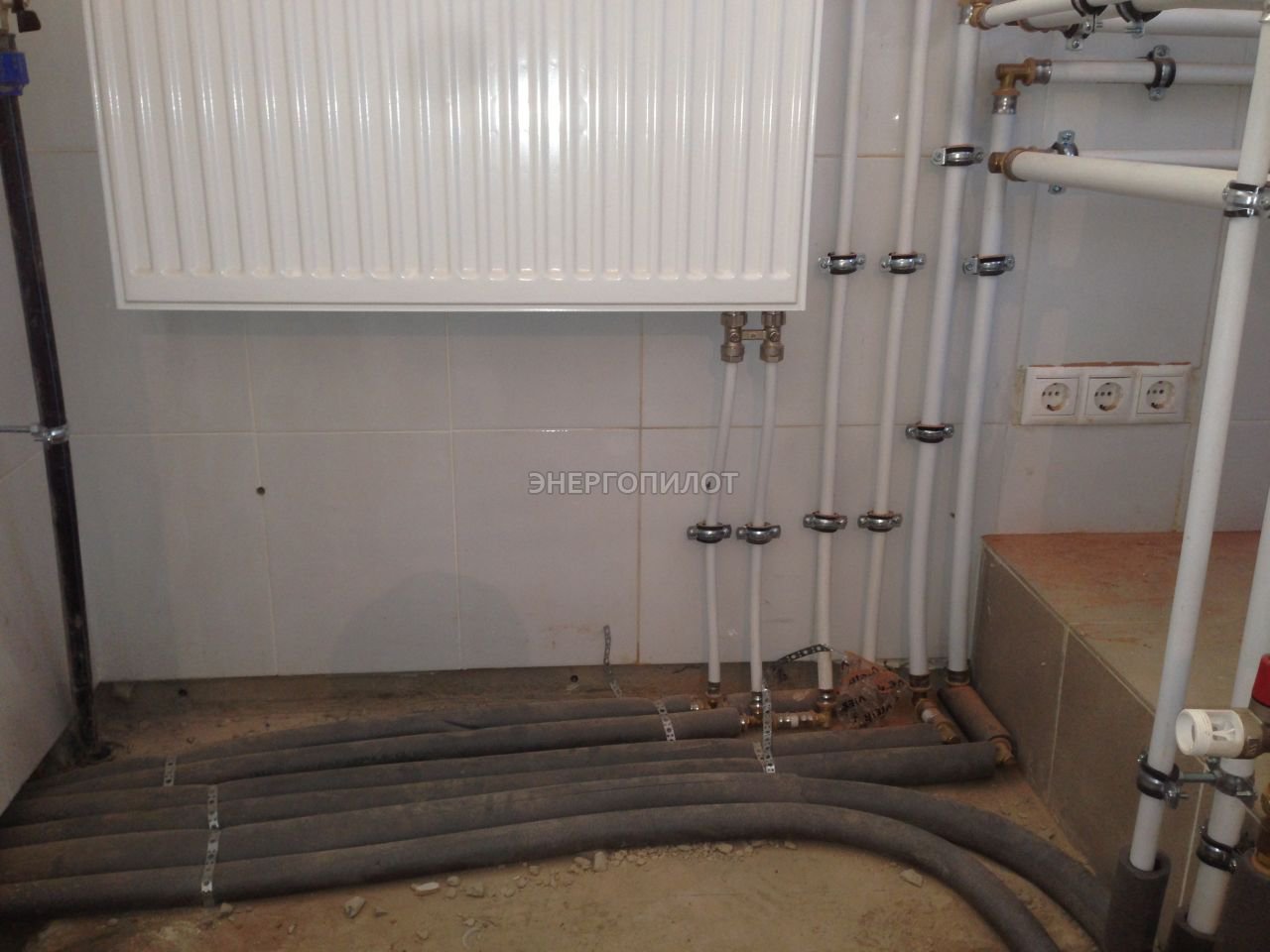

Обвязка радиатора в котельной
Обвязка радиатора в котельной
Монтаж фильтра грубой очистки
Монтаж фильтра грубой очистки

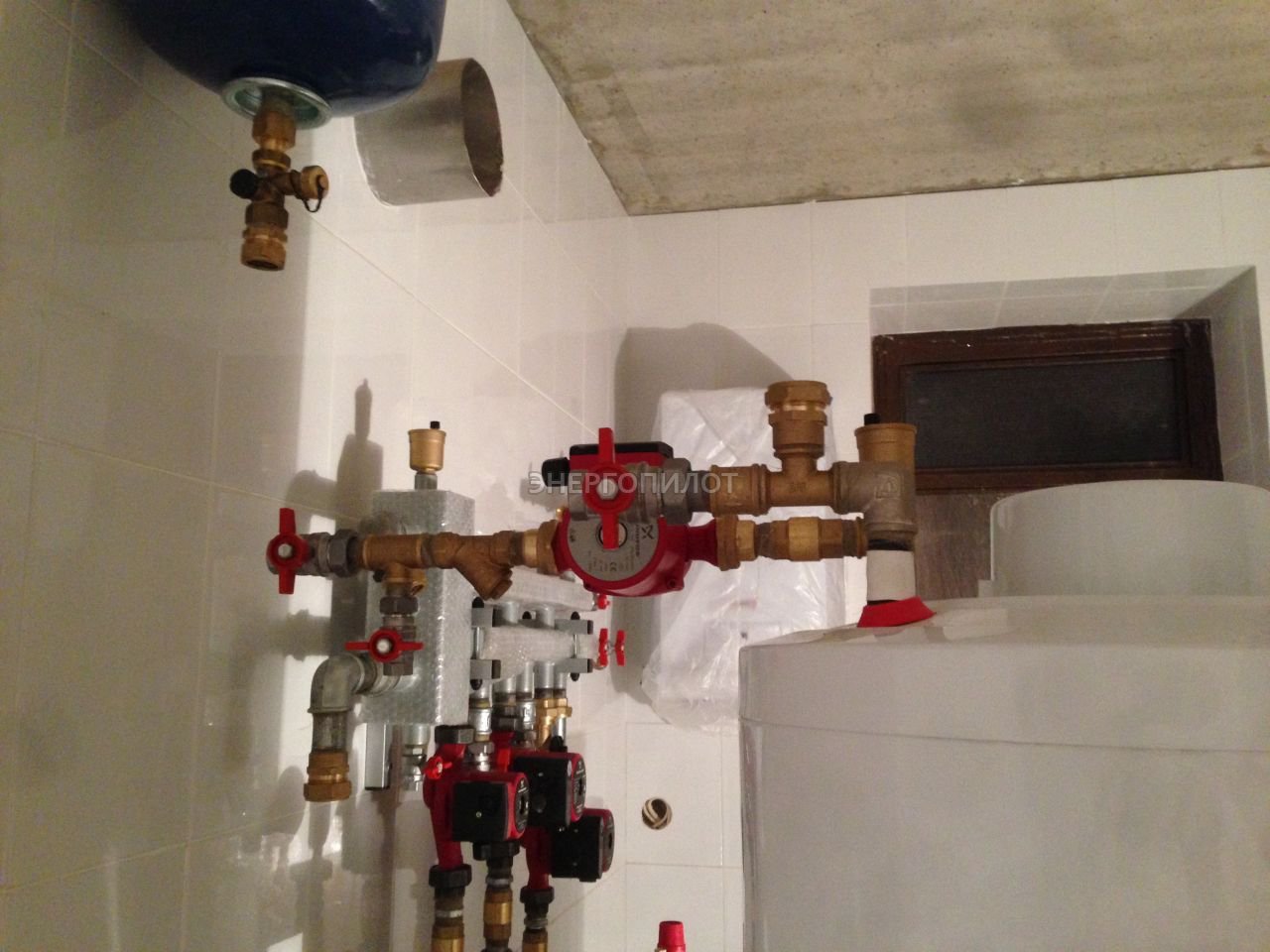

Обвязка бойлера
Обвязка бойлера
Обвязка бойлера
Обвязка бойлера

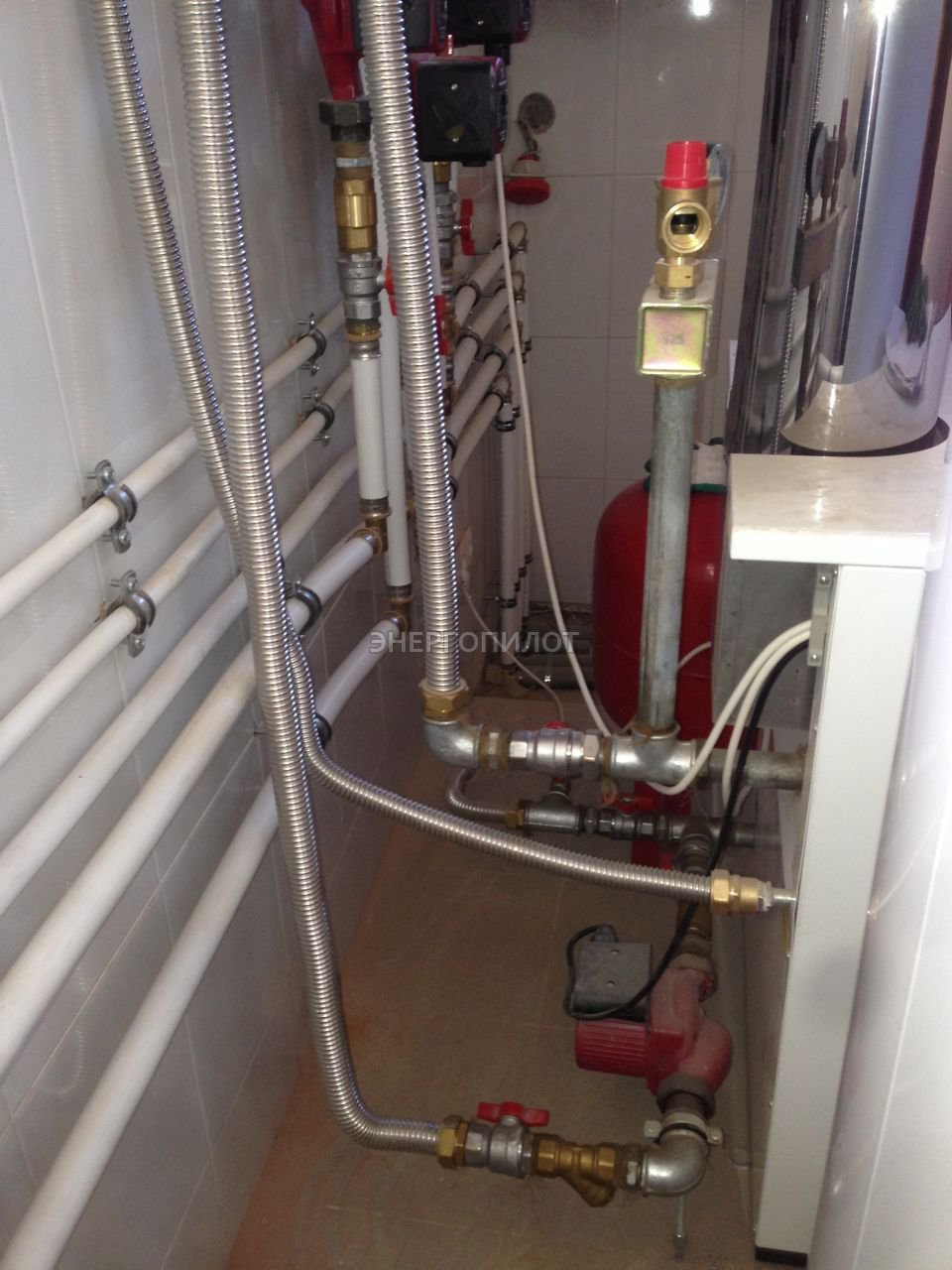

Котловой насос (красный)
Котловой насос (красный)

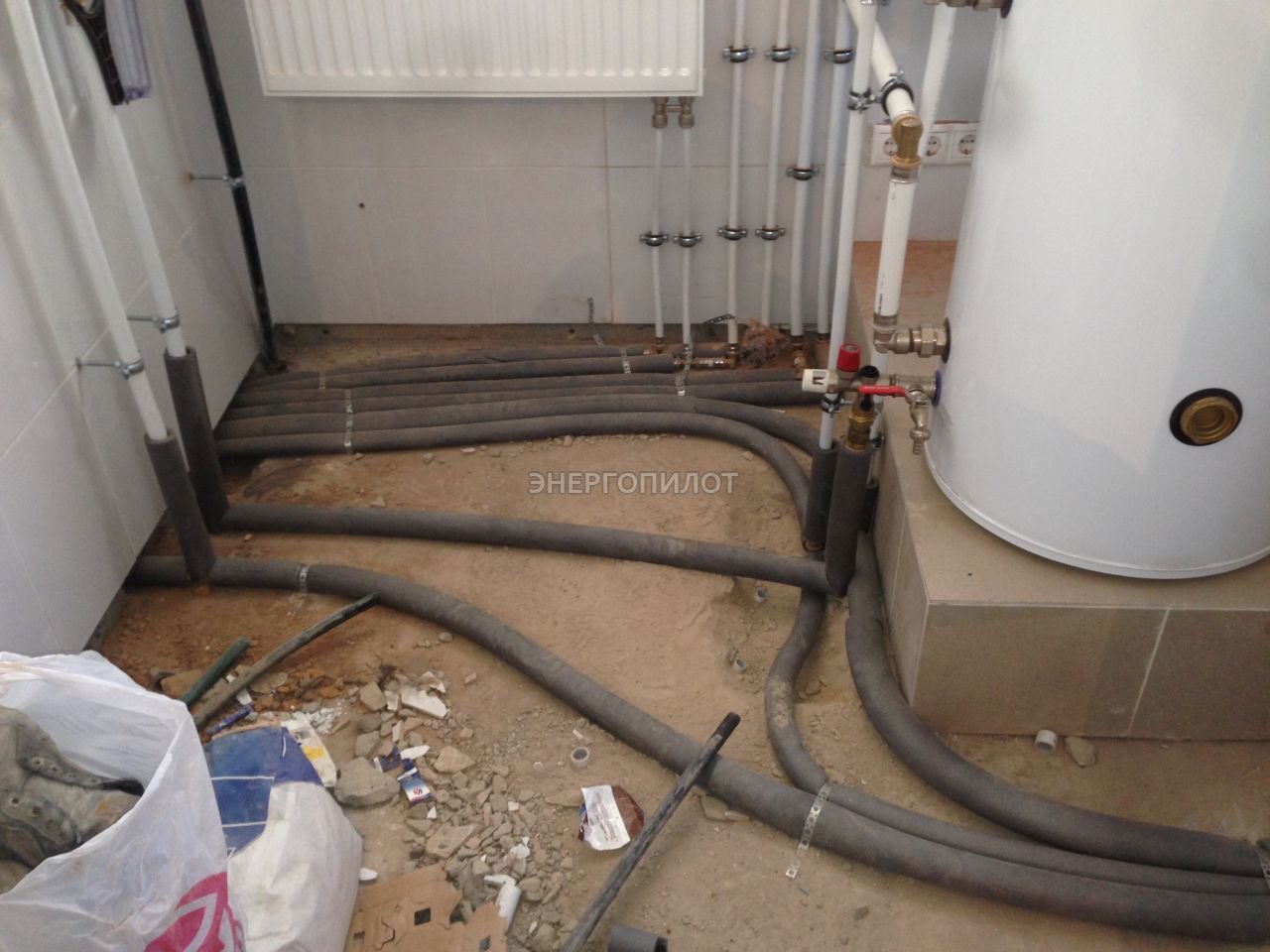

Прокладка труб в котельной
Прокладка труб в котельной
Прокладка труб в котельной
Прокладка труб в котельной

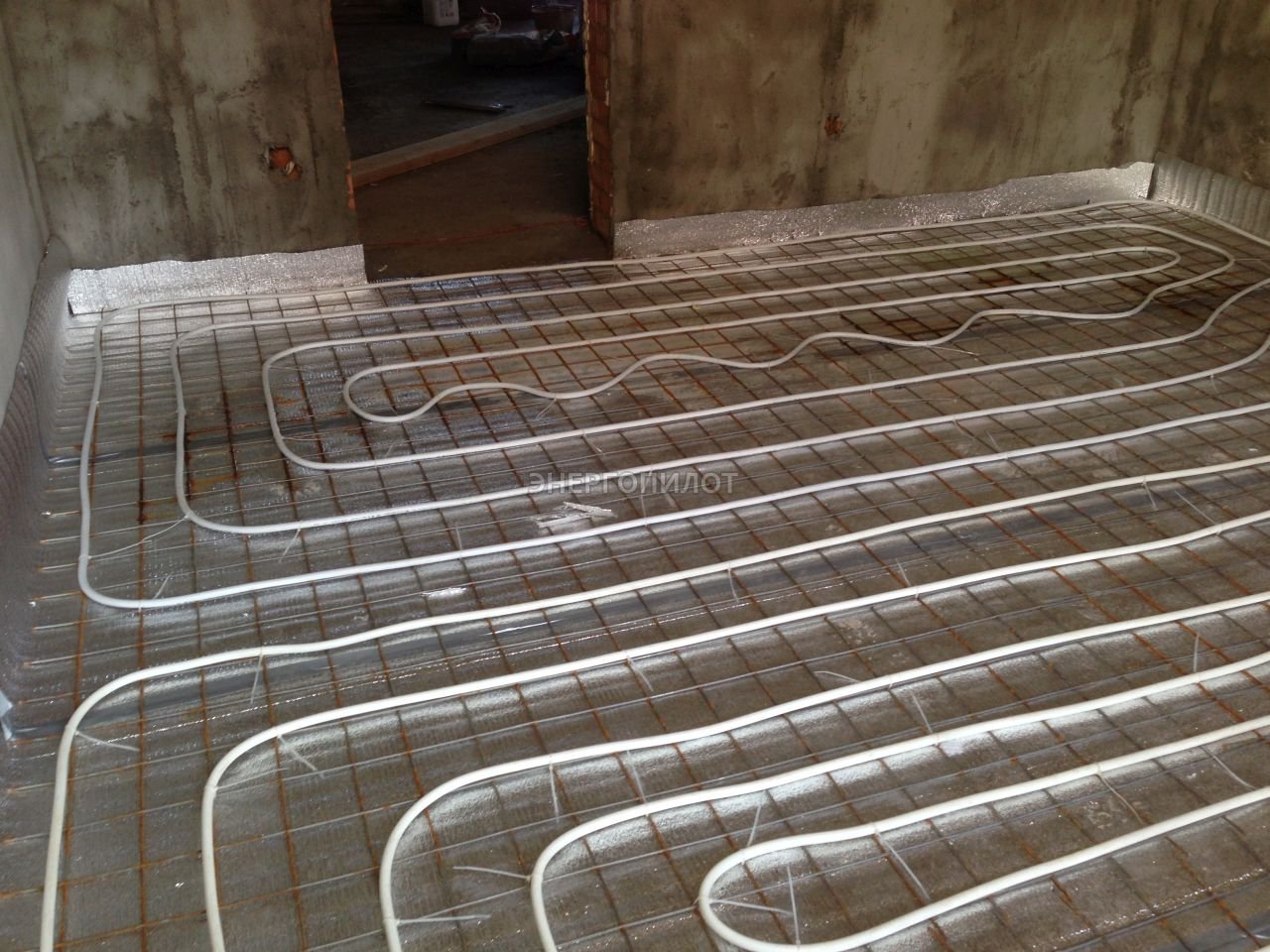

Укладка труб тёплого пола
Укладка труб тёплого пола
Укладка труб тёплого пола
Укладка труб тёплого пола

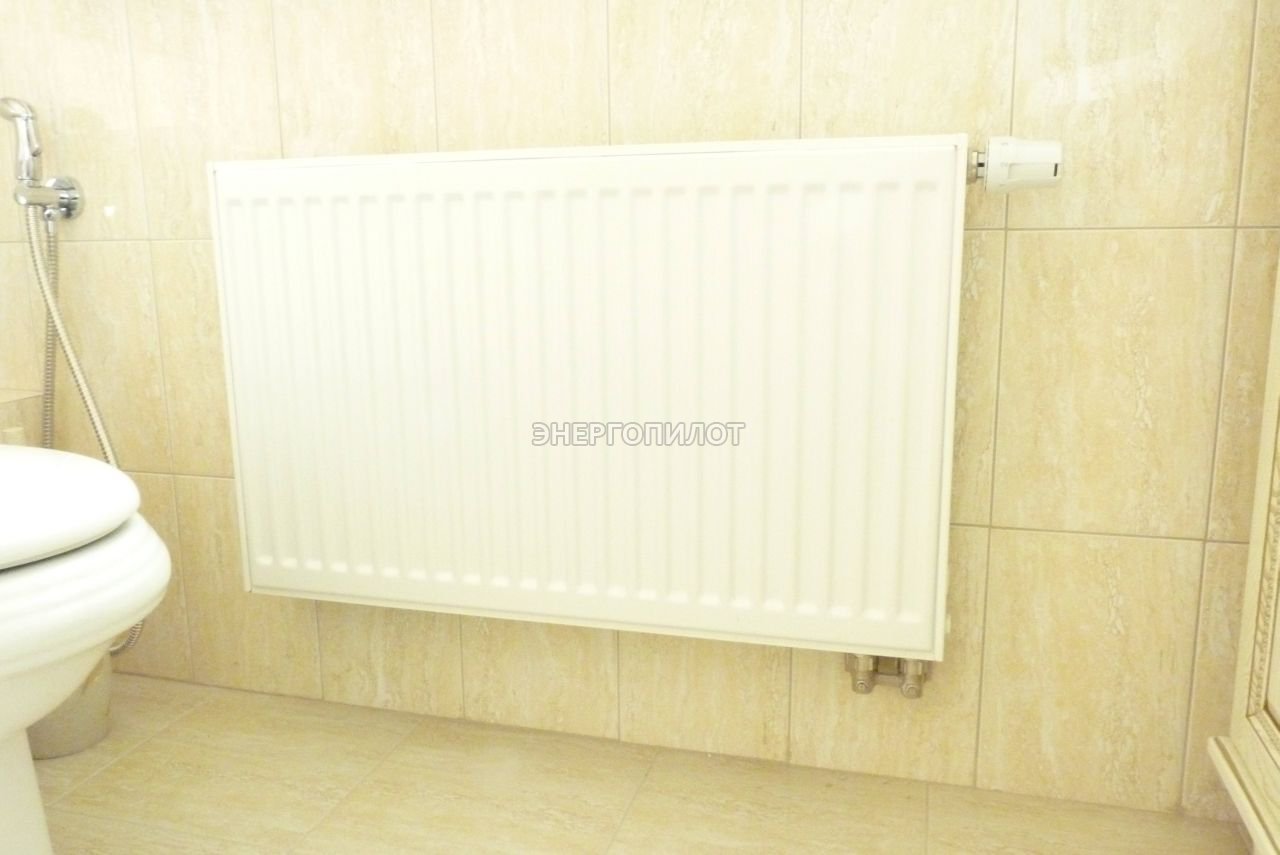

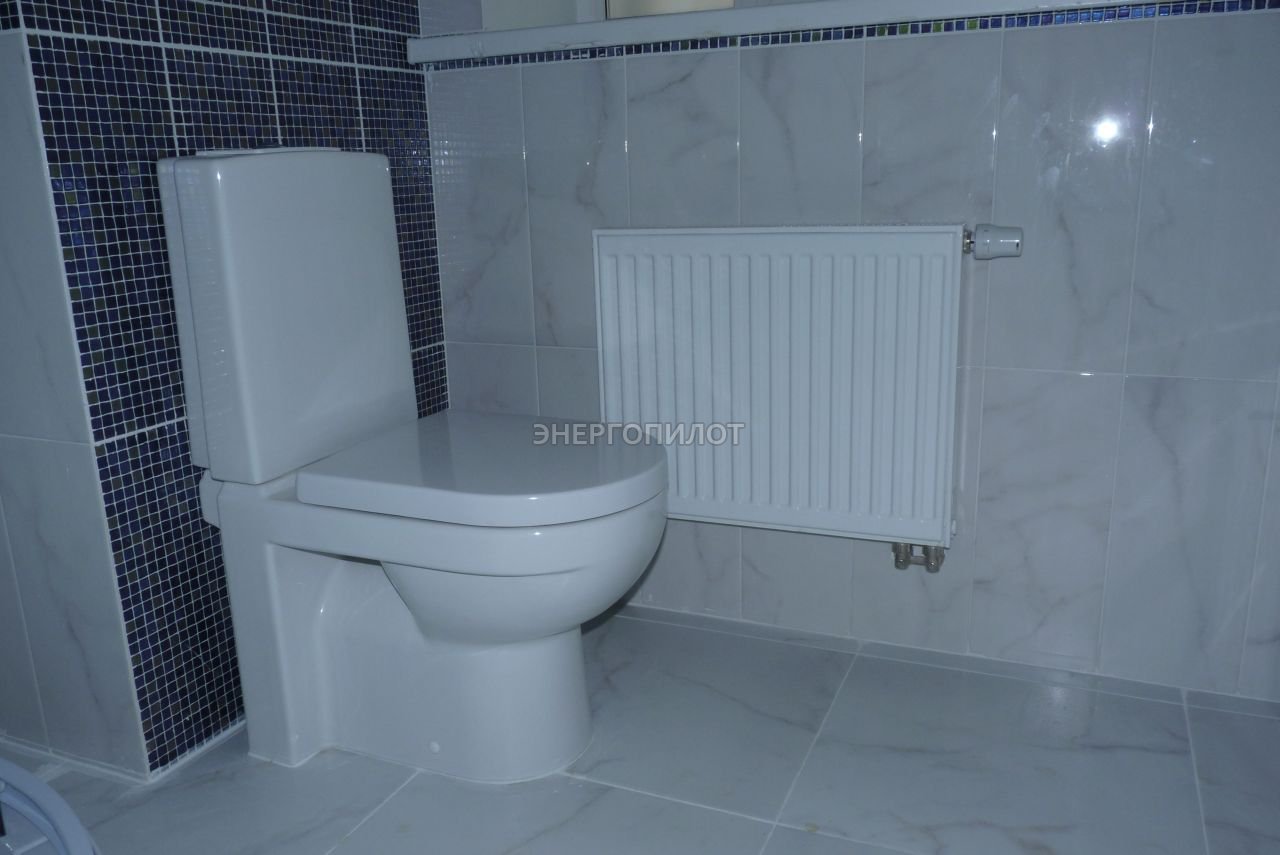

Радиатор в туалете
Радиатор в туалете
Радиаторы после отделки
Радиаторы после отделки

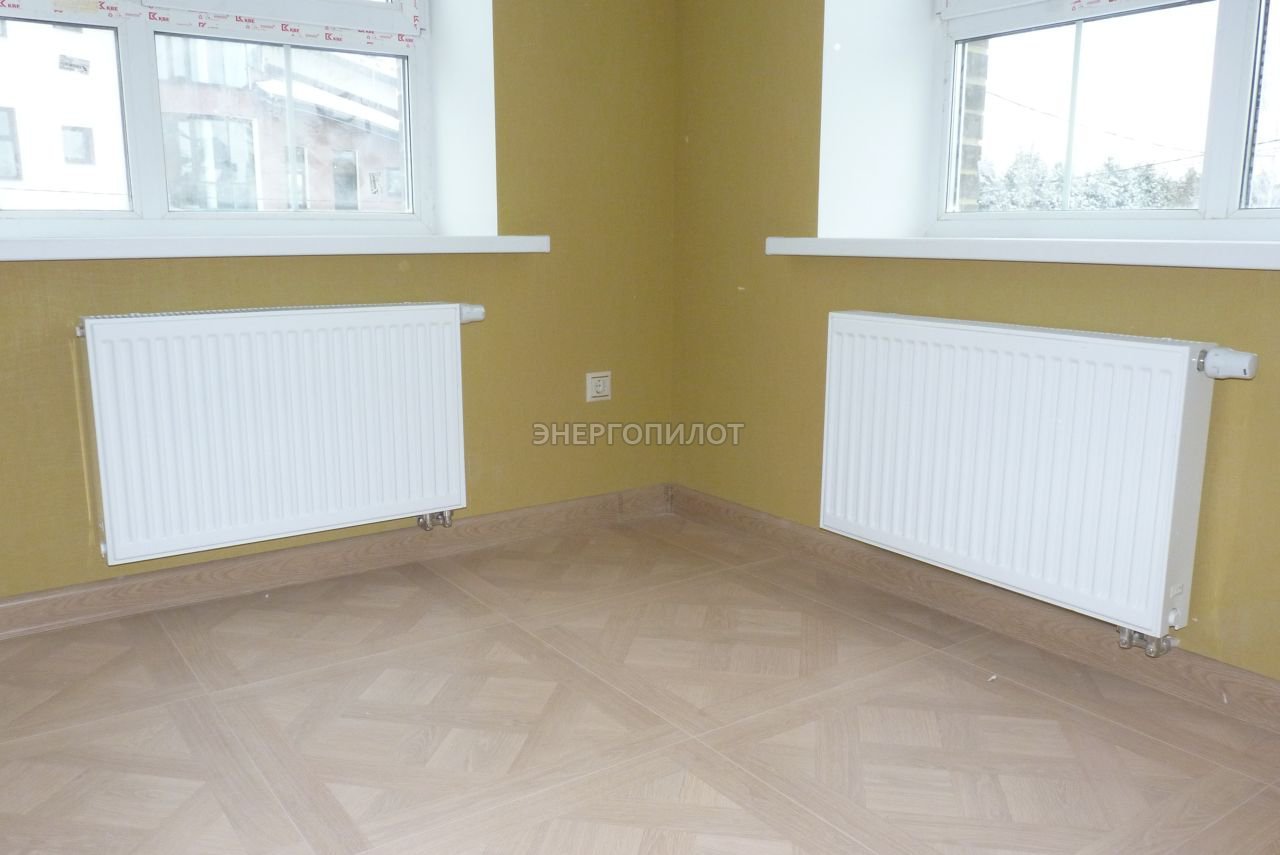

Установка радиаторов
Установка радиаторов

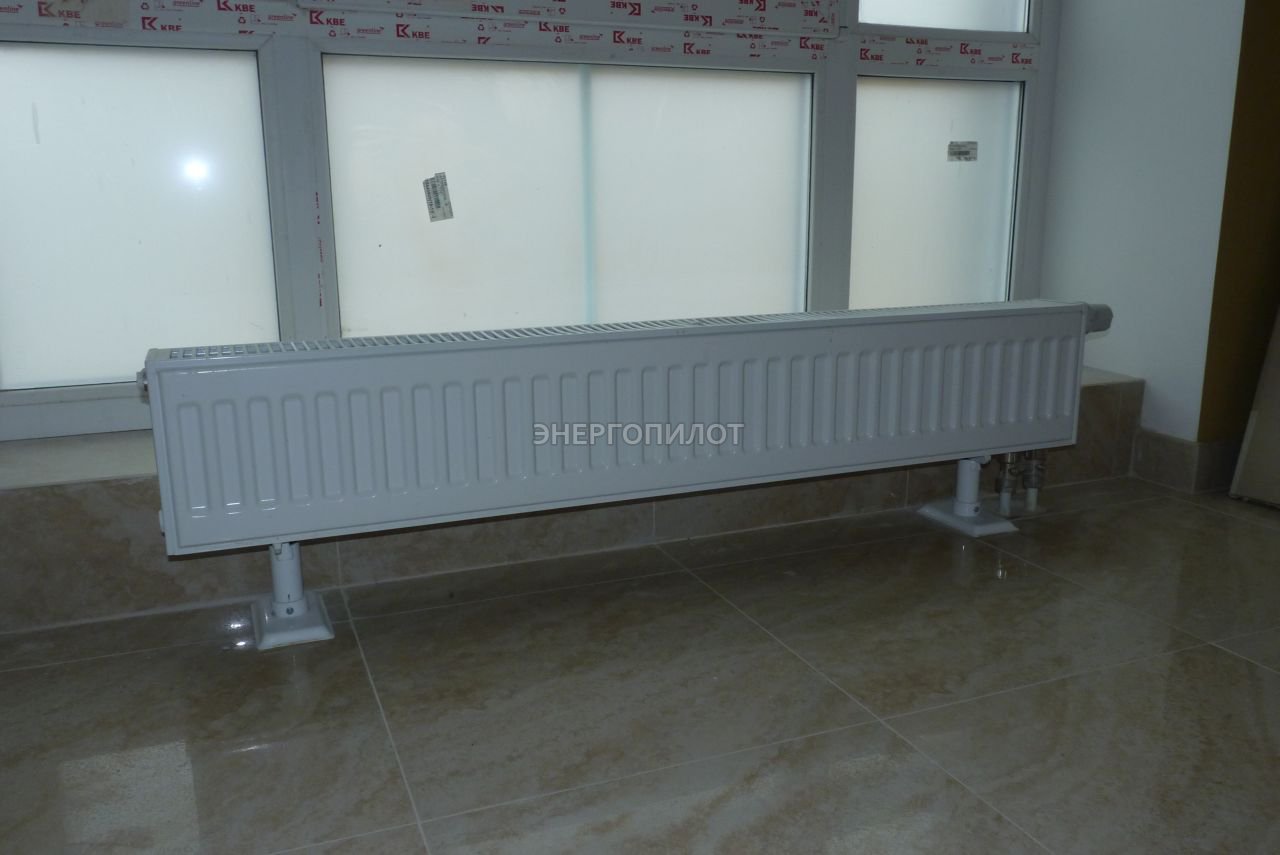

Радиатор DiaNorm в напольном исполнении
Радиатор DiaNorm в напольном исполнении
Радиатор с напольным креплением
Радиатор с напольным креплением

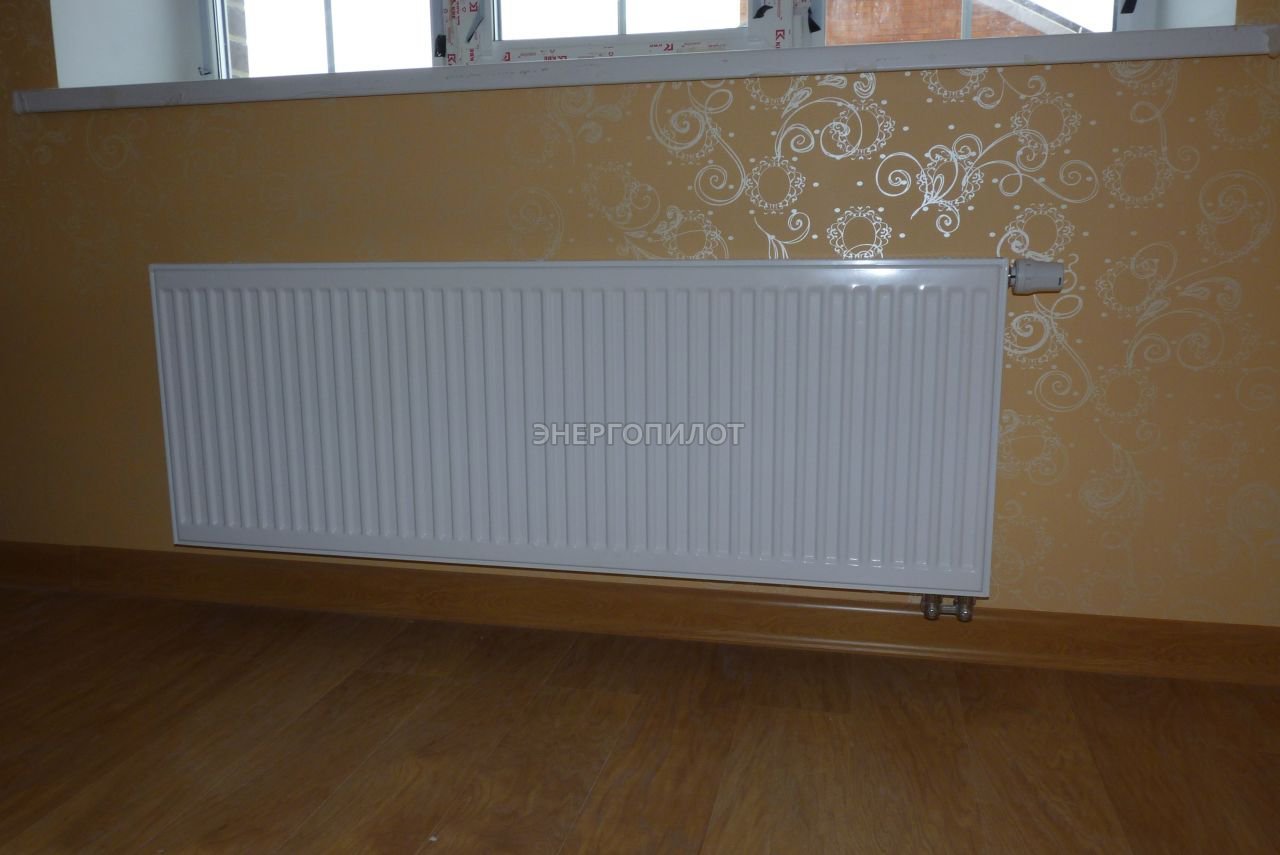

Радиатор после отделочных работ
Радиатор после отделочных работ

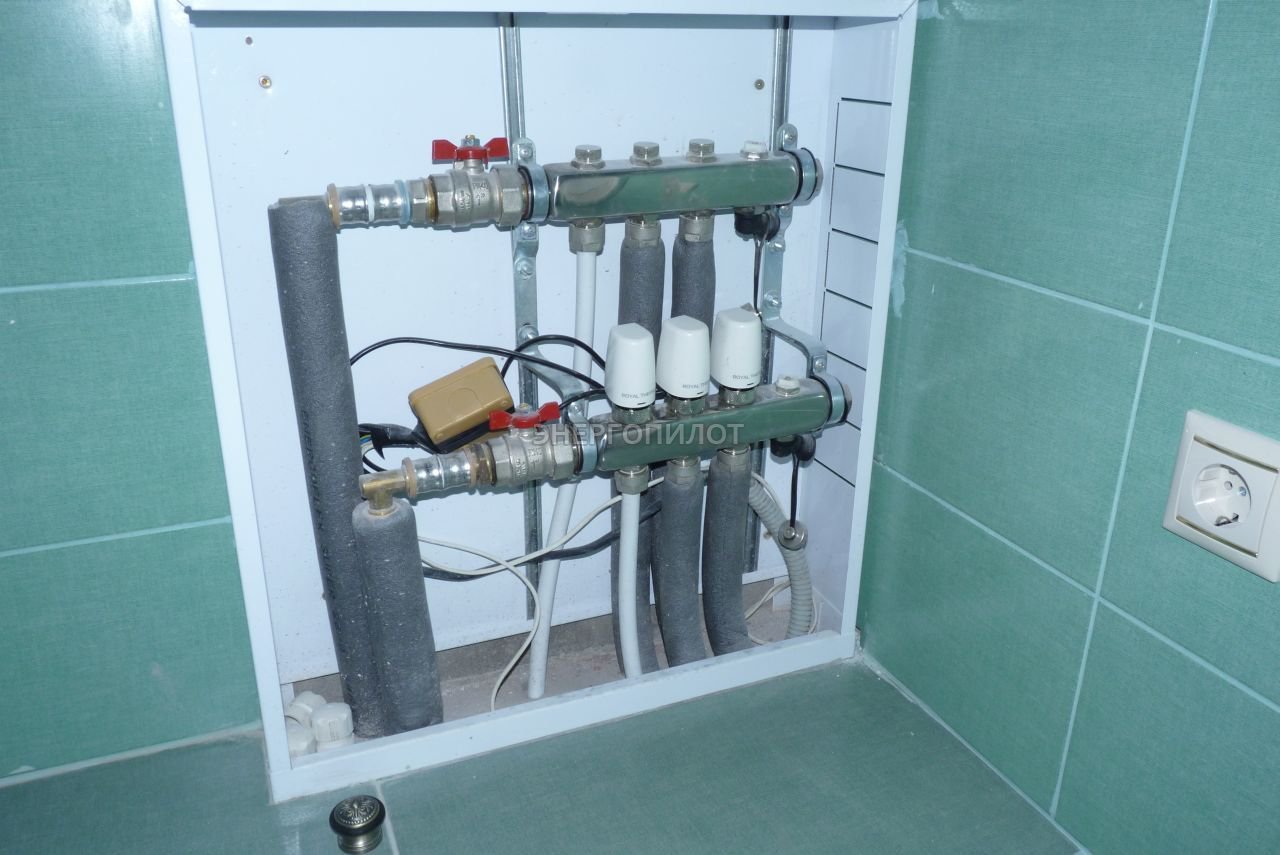

Коллектор тёплого пола с автоматическим регулированием
Коллектор тёплого пола с автоматическим регулированием
Коллектор тёплого пола с автоматическим регулированием
Коллектор тёплого пола с автоматическим регулированием

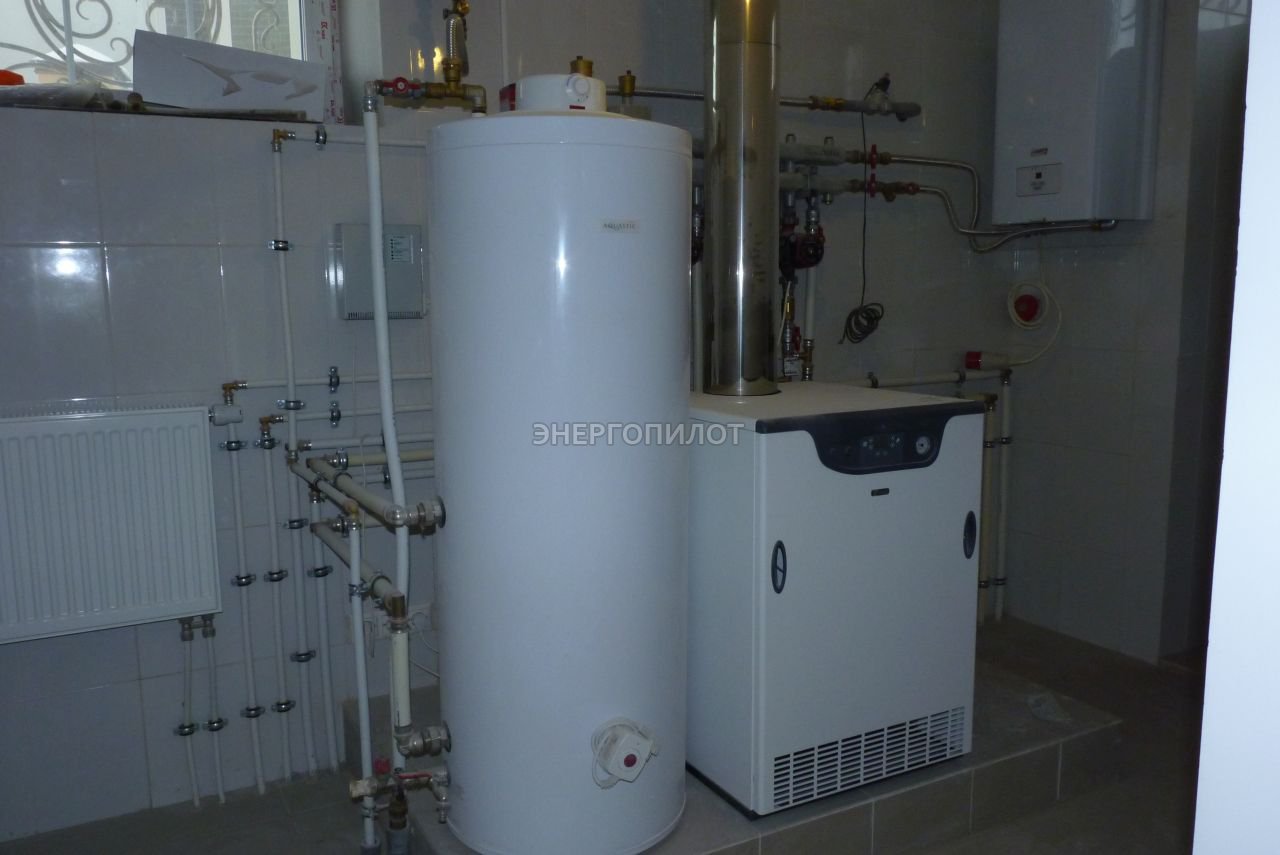

Установка котла, бойлера, коллектора
Установка котла, бойлера, коллектора

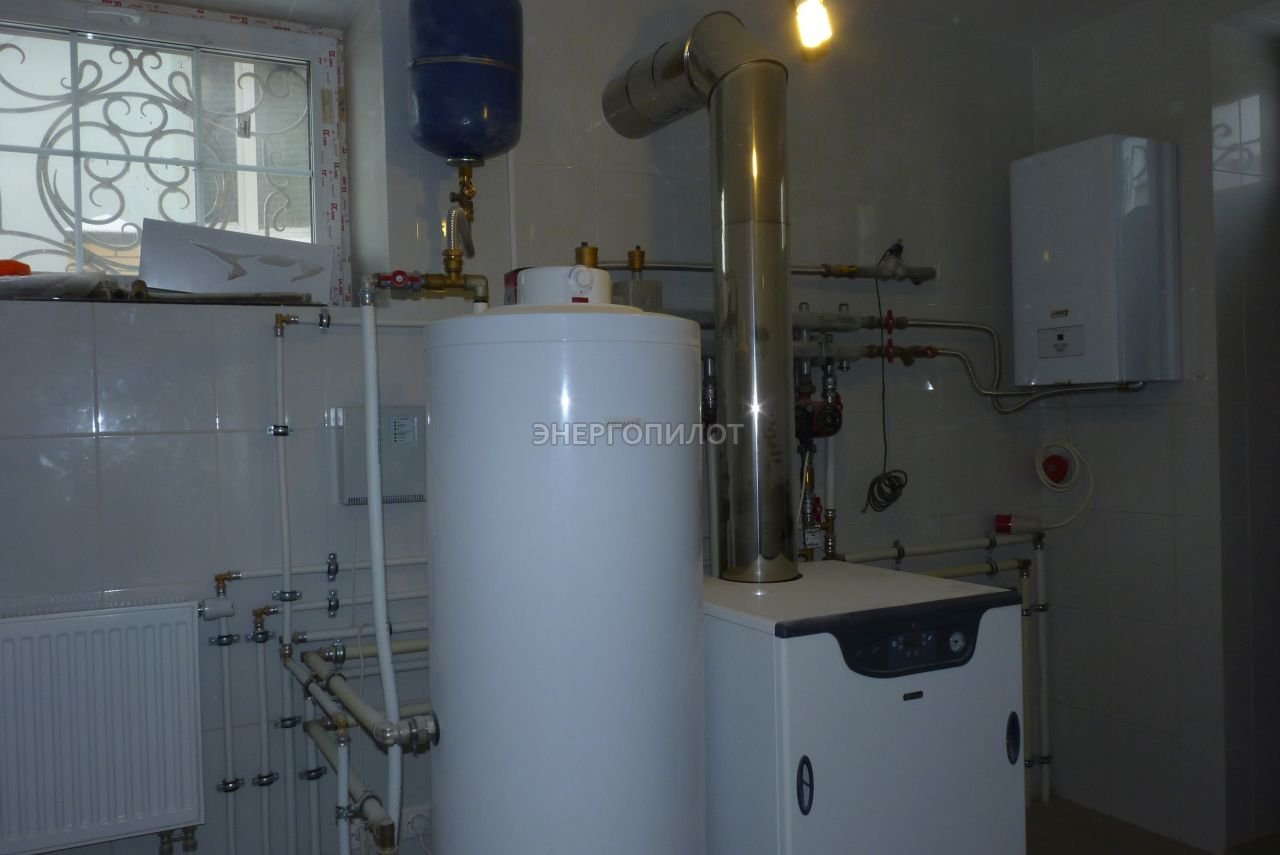

Обвязка котла и бойлера
Обвязка котла и бойлера

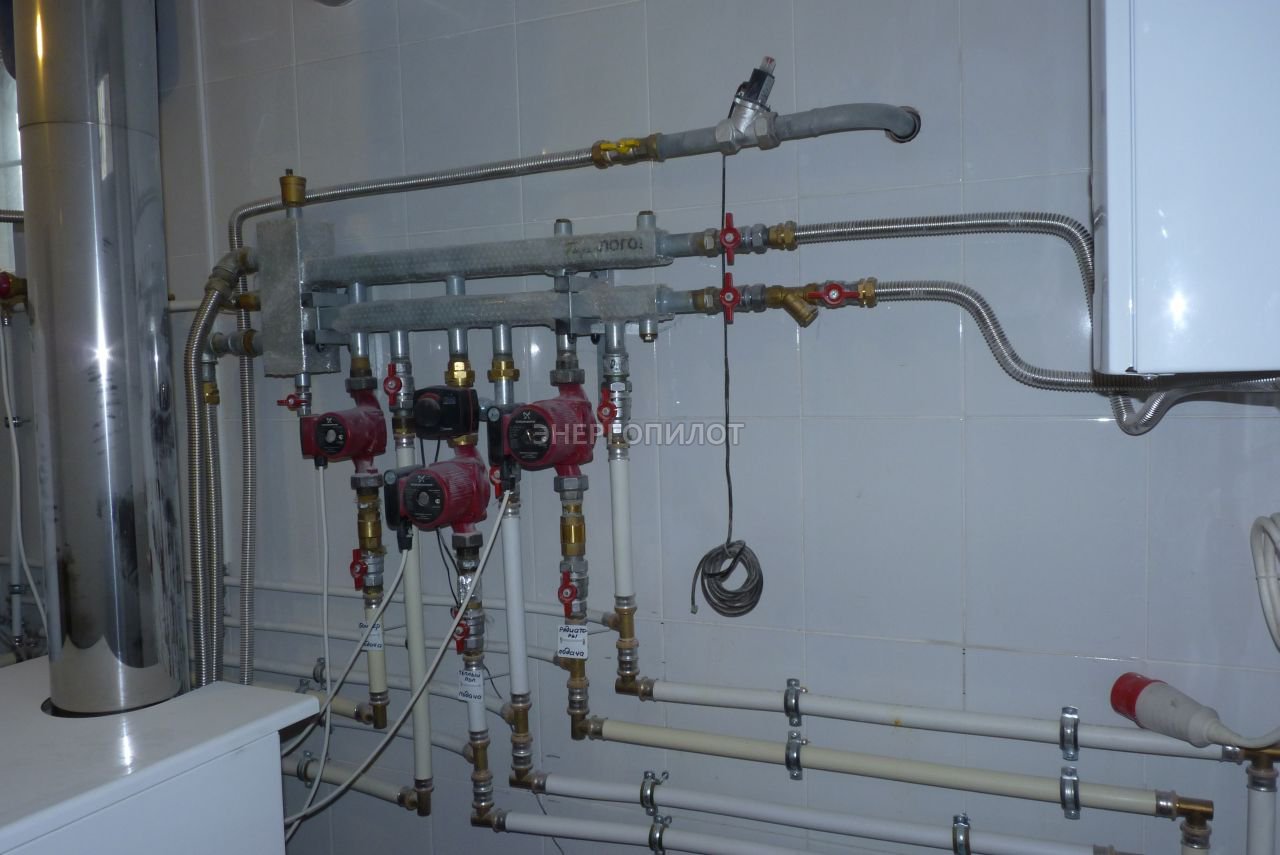

Обвязка котельной
Обвязка котельной
Расширительный бак отопления
Расширительный бак отопления
Дымоход из нержавеющей стали
Дымоход из нержавеющей стали
Резервный электрокотёл
Резервный электрокотёл

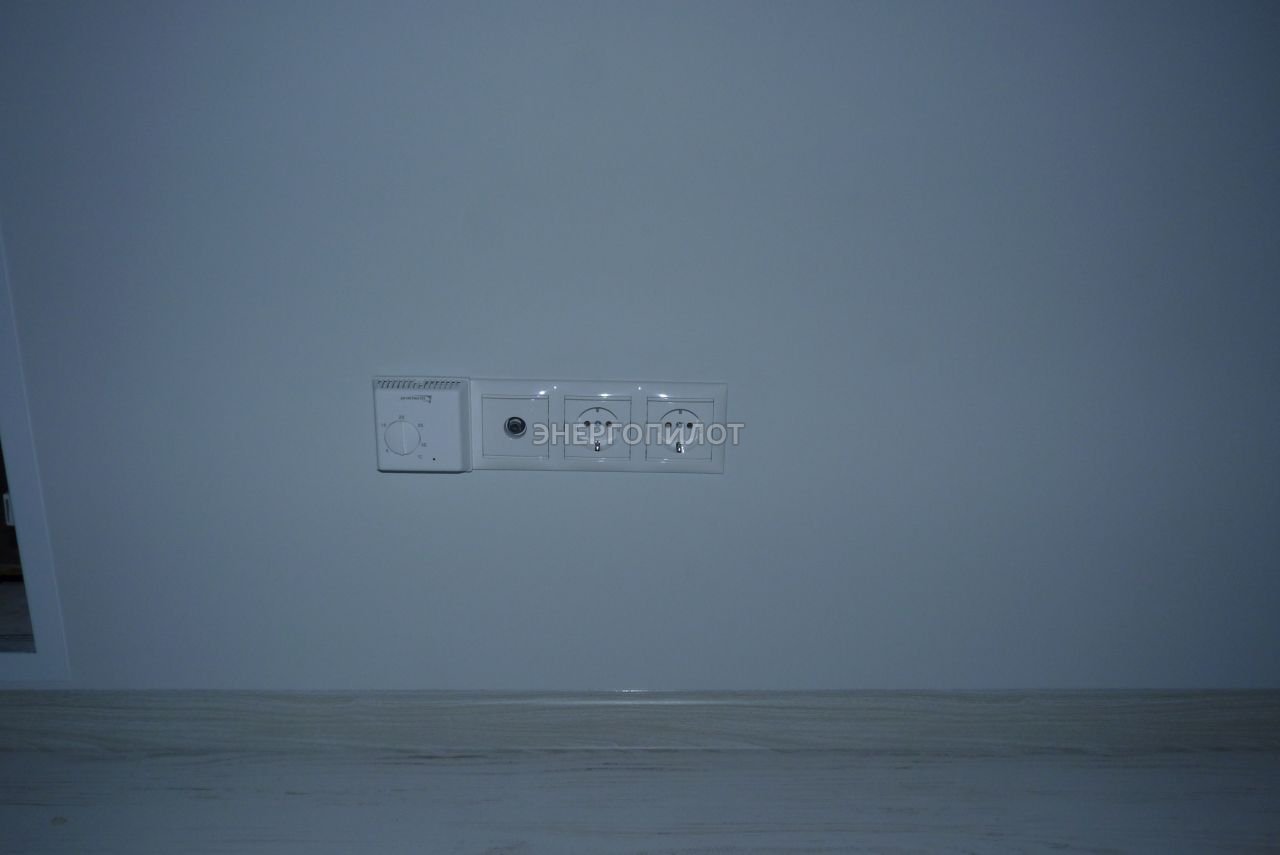

Термостат тёплого пола
Термостат тёплого пола

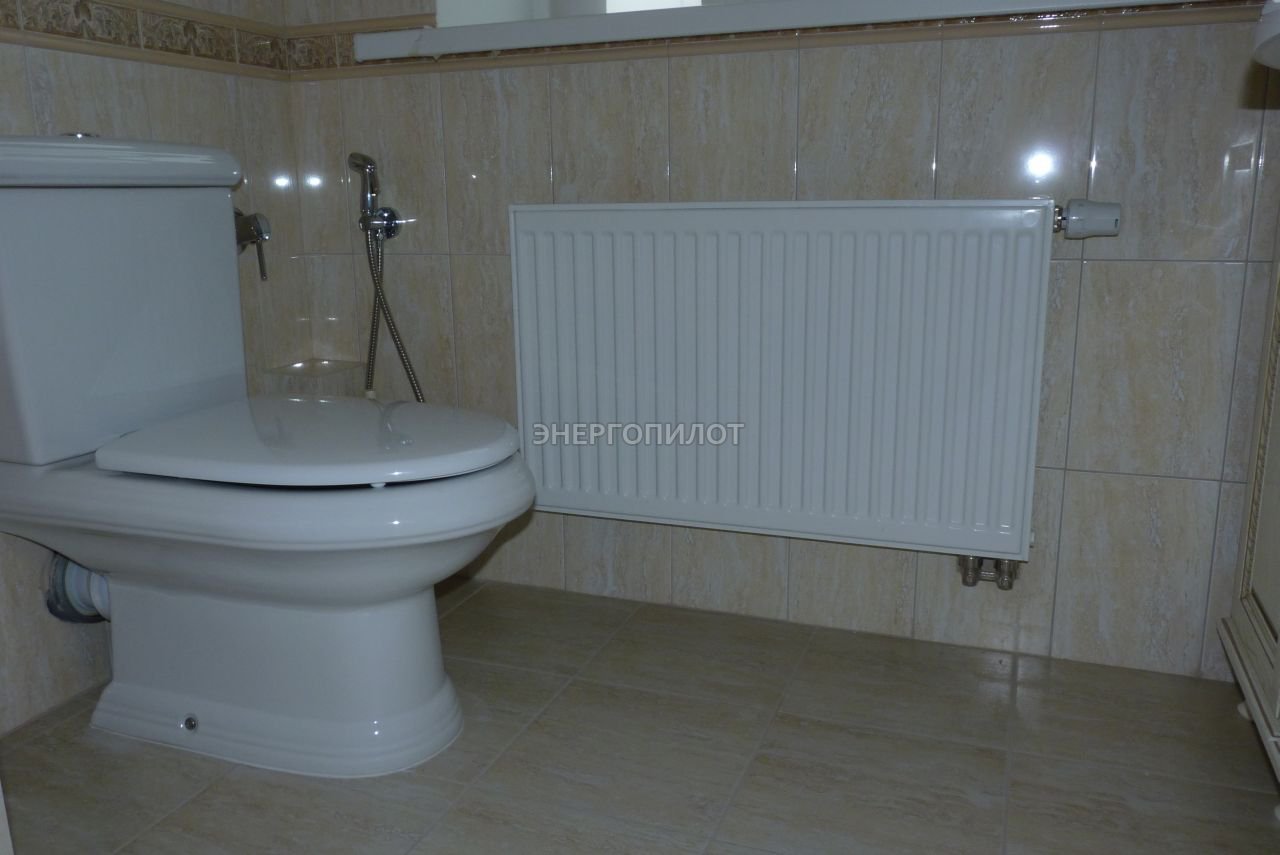

Установка унитаза и гигиенического душа
Установка унитаза и гигиенического душа
Установка унитаза
Установка унитаза

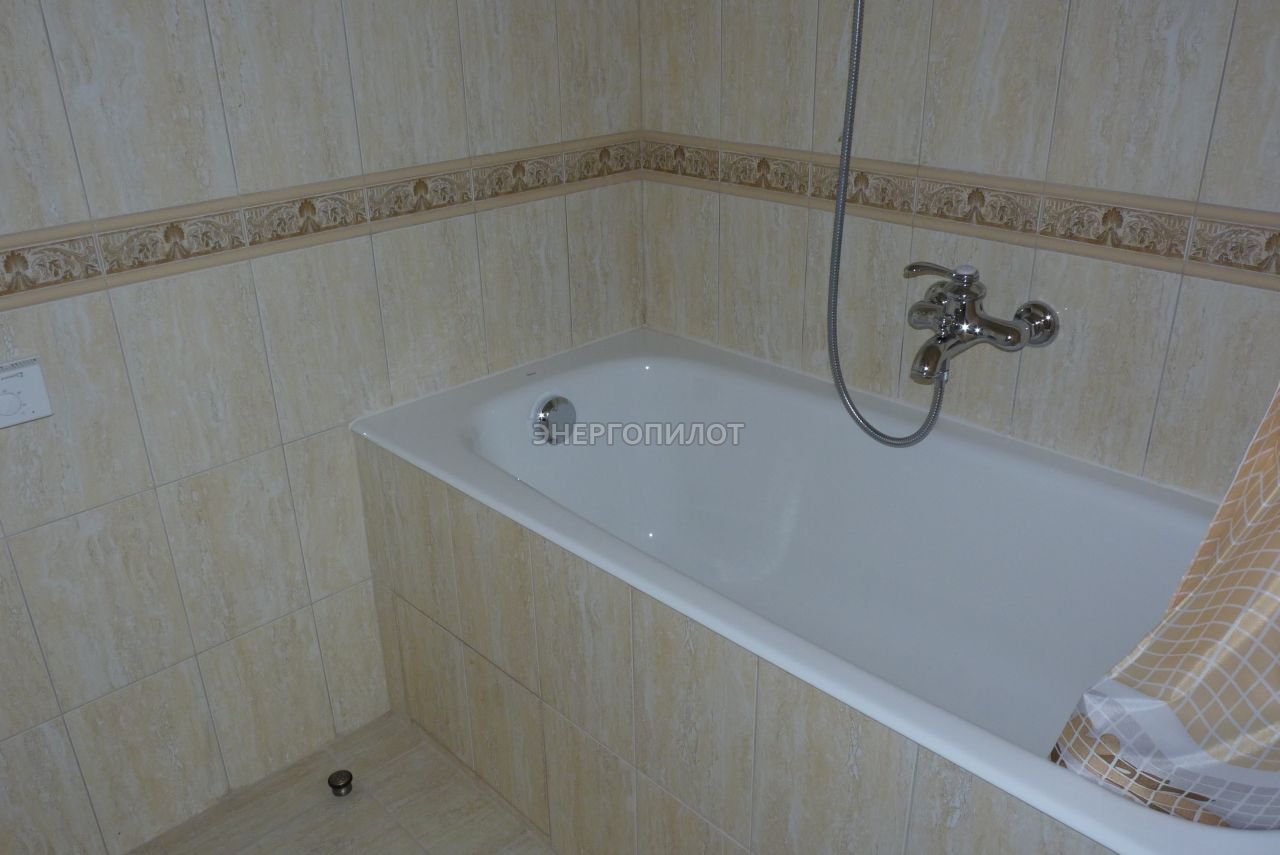

Установка ванной
Установка ванной

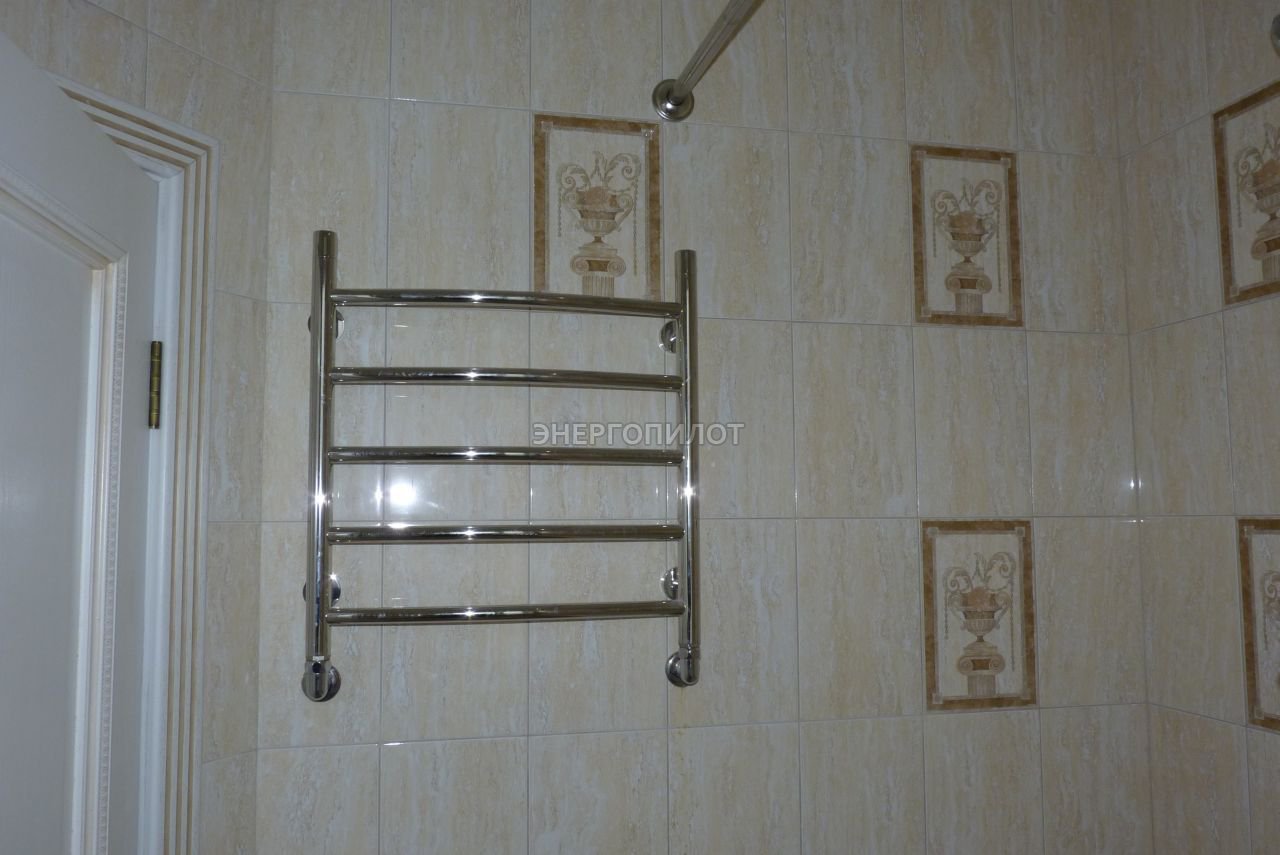

Полотенцесушитель водяной
Полотенцесушитель водяной

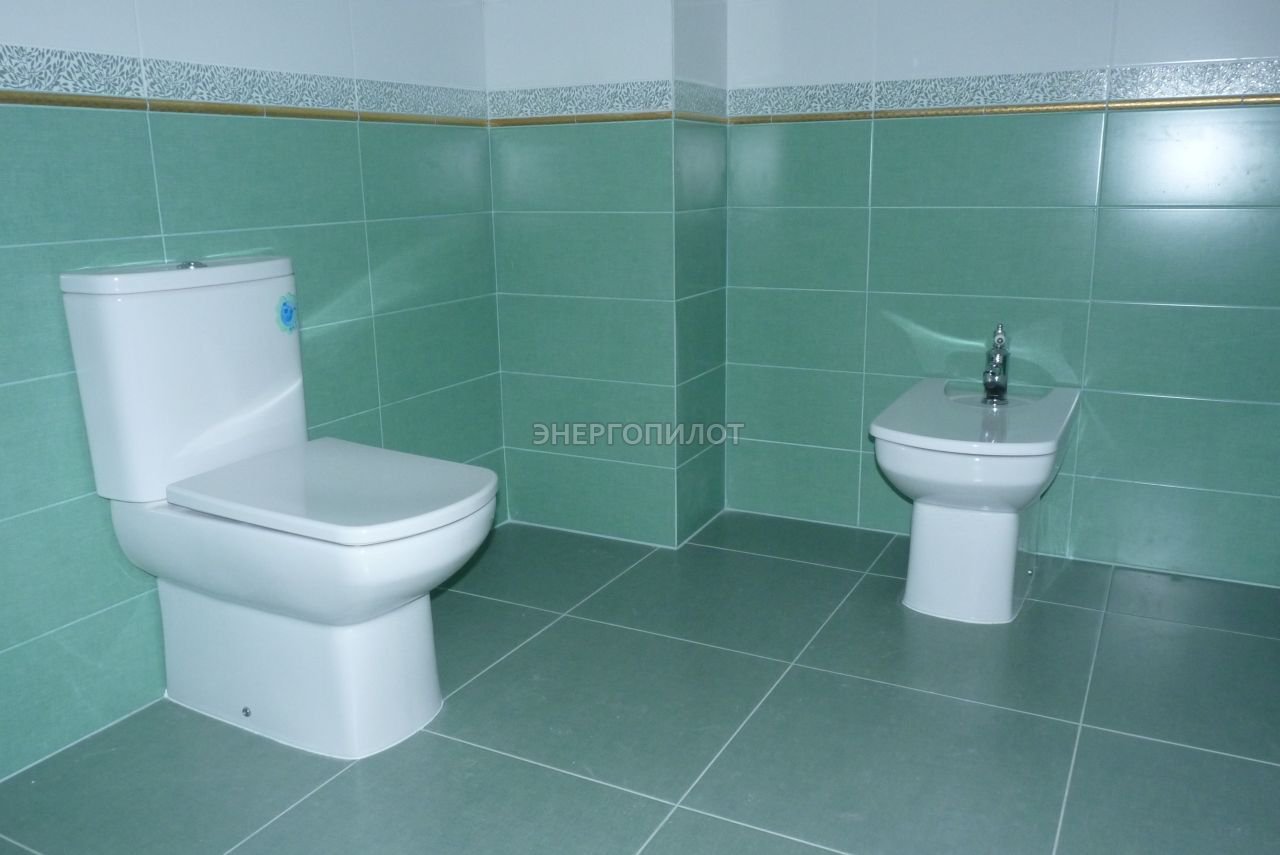

Монтаж биде и унитаза
Монтаж биде и унитаза

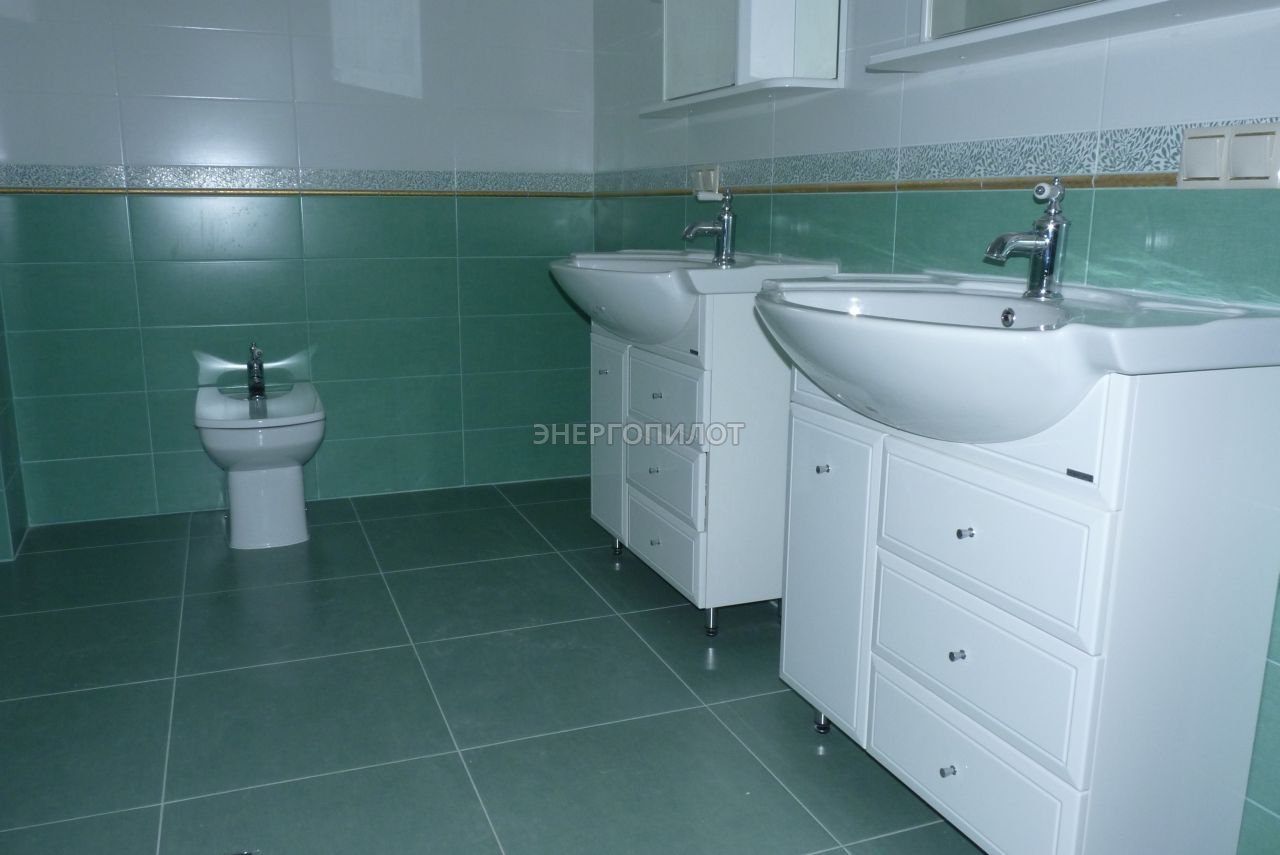

Установка раковин
Установка раковин
Установка ванной и душа
Установка ванной и душа
Радиатор в туалете
Радиатор в туалете
